电能表电压引线接在电流互感器负荷端的错误接线图
来源:电工天下时间:2021-05-26 09:17:16 作者:老电工手机版>>
电能表接电流互感器负荷端的错误接线图,三相三线有功、无功电能表附电流互感器后,电能表电压引线接在电流互感器负荷端的错误接线,可能产生的问题是什么?

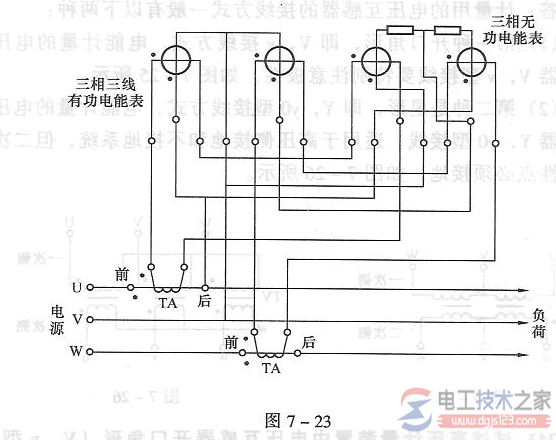

电能表电压引线接在电流互感器负荷端的接线图
三相三线有功、无功电能表附电流互感器后,电能表的电压引线接在电流互感器负荷端的错误接线图,会产生什么问题?
三相三线有功、无功电能表附电流互感器后,电能表电压引线接在电流互感器负荷端的错误接线。
如图:
电能表的电压引线接在电流互感器负荷端,会造成电能表产生负误差,因电能表电压线圈串入互感器一次侧线圈。
