单相电度表怎么接线,单相电度表接线图解

来源:电工天下时间:2021-05-29 09:07:34 作者:老电工手机版>>

有关单相电度表的接线方法,单相电表的接线方法比较简单,低电压小电流线路中,电表可直接接在线路上,低电压大电流中的线路中,电表电流线圈经电流互感器与负载相连。

单相电度表接线法

单相电表的接线方法:

单相电度表接线法

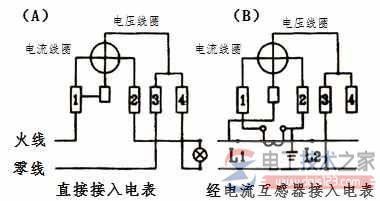

在低电压小电流线路中,电表可直接接在线路上,如图(A)所示。

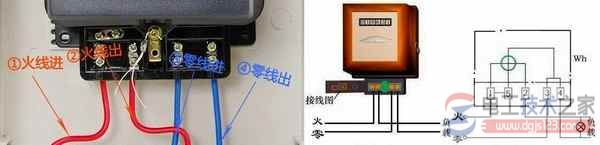

电表端盖(即图中标有1、2、3、4的那一排方框)都画有接线图,对于低电压大电流中的线路中,电表电流线圈经电流互感器与负载相连,如图(B)所示。国产DD862系列单相电表。

单相电度表接线法
