智能电表接线图_电流互感器接入式智能表接线图
来源：电工天下时间：2020-04-02 15:49:19 作者：老电工手机版>>
有关智能电表的接线图，智能表脉冲输出口接线示意图，三相三线经电流互感器接入式智能表接线图，三相四线经电流互感器接入式智能表接线图，供大家参考。
智能电表的接线图
智能电表原理接线图与机械式电表原理接线图相同，区别在于增加了脉冲输出口接线。

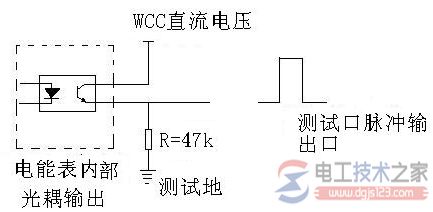

1、智能表脉冲输出口接线
示意图：

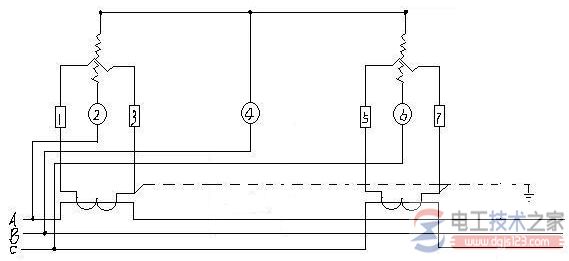

2、三相三线经电流互感器接入式智能表接线
示意图：

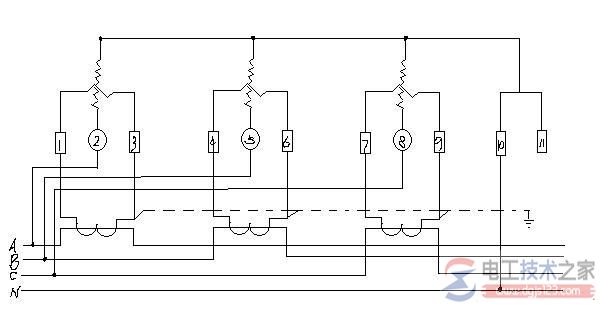

3、三相四线经电流互感器接入式智能表接线
示意图：
以上介绍了智能电表的接线图，主要是电流互感器接入式智能表的接线图，希望对大家有所帮助。
