穿心式电流互感器与三相电表接线图及注意事项
来源:电工天下时间:2020-11-10 05:52:51 作者:老电工手机版>>
有关穿心式电流互感器与三相电表的接线方法,三相电表在配合互感器使用时,其接线方法相对复杂一点,三相电表上有10个接线端子,与穿线式的电流互感器怎么接线,这里分享一个穿心式电流互感器与三相电表接线图,供大家参考。
穿心式电流互感器与三相电表接法图
1、三相表(配合互感器的),有10个接线端子,1、3,4、6,7、9,分别接A、B、C三个互感器的K1、K2,这是电流回路,主线路必须是从L1到L2;
2、2、5、8,分别接A、B、C,这是电压回路,10接零线;所有的K2用一根双色线连接并接地。
注意:互感器电流回路与电表相序,不可以接错,接错时会发生问题;电压回路不能与电表相序接错。

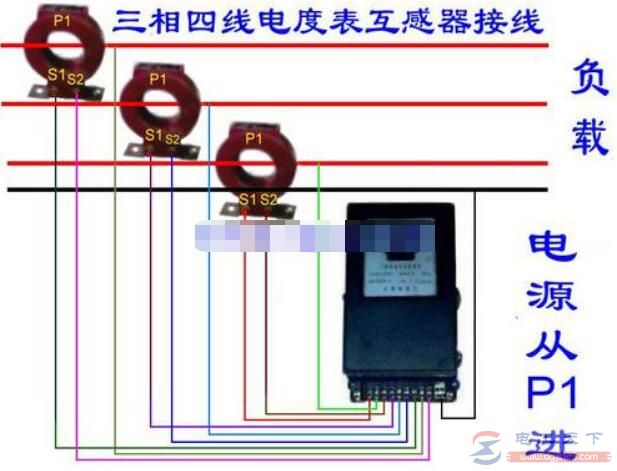

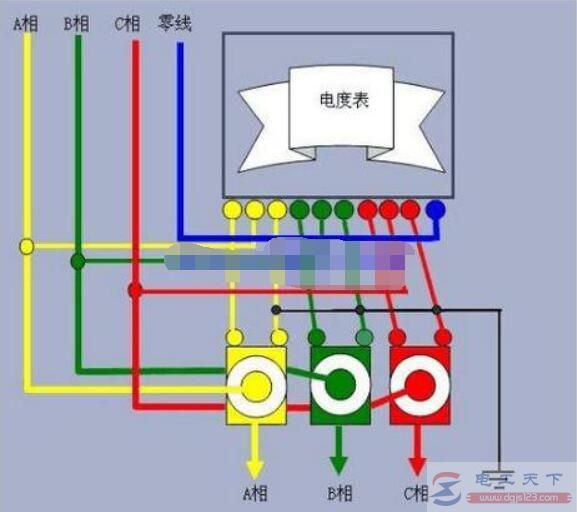

图:穿心式电流互感器与三相电表接法图
