隔离刀闸开关的型号规格含义(图文)

来源:电工天下时间:2017-07-28 07:44:50 作者:老电工手机版>>

隔离刀闸的规格型号

对隔离刀闸的了解,从刀闸的规格型号上开始,了解刀闸的不同规格与型号分类,了解各类隔离刀闸型号的具体含义,如此在电路中安装与配置隔离刀闸时,才会更加得心应手。

一、隔离刀闸开关的规格型号

隔离刀闸的型号有哪些,隔离刀闸的型号分为户外与室内两种,分别是:

户内有GN--额定电压等级/额定电流

户外有GW--额定电压等级/额定电流

二、高压隔离开关型号含义

1、高压隔离开关的作用相关阅读:高压隔离开关的作用是什么?  )

隔离电压:将电器设备与带电的电网隔离,以保证被隔离的电气设备有明显的断开点,能安全的进行检修。

倒换母线:在双母线指的电路中,利用隔离开关将设备或线路从一组母线切换到另一组母线上。

接通断开电路:按规定可接通和断开小电流电路,如:

接通和断开电压互感器和避雷器电路;

接通和断开电压为10KV,长10Km空载架空线路或电压10KV,长度5Km空载电缆线路。

接通和断开电压10KV以下,容量315KVA以下,励磁电流2A以下的空载变压器

隔离开关与高压断路器的配合,在接通负荷时,应先合母线侧隔离开关SQ1,在合负荷侧隔离开关SQ2,最后合断路器QF,在切断负荷时,应先切断断路器QF在断负荷侧隔离开关SQ2,最后断开母线侧隔离开关SQ1.次序绝对不能有错。

2、高压隔离开关型号

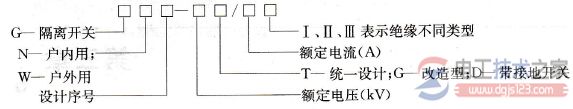

高压隔离开关的类型按照架设地点可分为户内式、户外式两种,按有接地闸刀可分为有接地闸刀和无接地闸刀两种,型号有字母和数字两部分组成,如下图所示。

例如:一款型号为:GW5-110GD/600。其表示额定电压110KV,额定电流600A,带有接地刀闸的改进型户外式高压隔离开关。

三、隔离开关的作用、类型和型号含义

隔离开关又称隔离刀闸,是变电站、输配电线路中与断路器配合使用的一种主要设备。它的主要用途是保证高压装置检修工作的安全,在需要检修的设备和其他带电部分之间,用隔离开关构成足够大的明显可见的空气绝缘间隔。

1、隔离开关的作用

隔离开关在结构上没有特殊的灭弧装置,不允许用它带负载进行拉闸或合闸操作。

隔离开关拉闸时,必须在断路器切断电路之后才能再拉隔离开关;合闸时,必须先合上隔离开关后,再用断路器接通电路。

隔离开关的主要作用:

(1)隔离电源。

在电气设备停电检修时,用隔离开关将需停电检修的设备与电源隔离,形成明显可见的断开点,以保证工作人员和设备的安全。

(2)倒闸操作。

电气设备运行状态可分为运行、备用和检修三种工作状态。将电气设备由一种工作状态改变为另一种工作状态的操作称为倒闸操作。例如在双母线接线的电路中,利用与母线连接的隔离开关(称母线隔离开关),在不中断用户供电条件下可将供电线路从一组母线供电切换到另一组母线上供电。

(3)拉、合无电流或小电流电路。

高压隔离开关虽然没有特殊的灭弧装置,但在拉闸过程中可以切断小电流,因动、静触点迅速拉开时,根据迅速拉长电弧的灭弧原理,可以使触点间电弧熄灭。

因此,高压隔离开关允许拉、合以下电路:

1)拉、合电压互感器与避雷器回路。

2)拉、合母线和直接与母线相连设备的电容电流。

3)拉、合励磁电流小于2A的空载变压器,一般电压为35kV、容量为1000kVA及以下变压器;电压为110kV、容量为3200kVA及以下变压器。

4)拉、合电容电流不超过5A的空载线路:一般电压为10kV、长度为5km及以下的架空线路;电压为35kV、长度为10km及以下的架空线路。

2、隔离开关的类型及含义相关阅读:空气开关规格型号  空气开关型号  空气开关有哪些型号  )

隔离开关种类较多,一般可按下列几种方法分类:按安装地点分,可分为户内式和户外式;按刀闸运动方式分,可分为水平旋转式、垂直旋转式和插入式;按每相支柱绝缘子数目分,可分为单柱式、双柱式和三柱式;按操作特点分,可分为单极式和三极式;按有无接地开关分,可分为带接地开关和无接地开关。

隔离开关的型号及含义标示如下:

隔离开关的型号及含义
