【图】可控整流电路的一般结构图解
来源：电工天下时间：2019-11-22 09:10:02 作者：老电工手机版>>
有关可控整流电路的一般结构，由交流电源(工频电网或整流变压器)、整流主电路、滤波器、负载及触发控制电路所构成，为了使电能的传送保持连续，在电路中加入了滤波器。

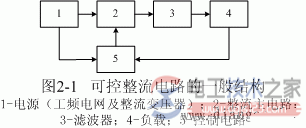

可控整流电路的一般结构
可控整流电路的一般结构，通常由交流电源(工频电网或整流变压器)、整流主电路、滤波器、负载及触发控制电路所构成。
整流电路从工频电网吸收电能，并把它转换成直流电能输送到负载端。
为了使电能的传送保持连续，在电路中加入了滤波器。
