【图】串联负反馈与并联负反馈对输入电阻的影响
来源:电工天下时间:2020-02-19 09:30:03 作者:老电工手机版>>
有关负反馈对输入电阻的影响,串联负反馈使输入电阻增加,并联负反馈使输入电阻减小,负反馈对输入电阻的影响与反馈加入的方式有关,与电压反馈或电流反馈无关。
负反馈对输入电阻的影响
负反馈对输入电阻的影响与反馈加入的方式有关,即与串联反馈或并联反馈有关,而与电压反馈或电流反馈无关。
1、串联负反馈使输入电阻增加
串联负反馈输入端的电路结构形式,如图1所示。对电压串联负反馈和电流串联负反馈效果相同。
有反馈时的输入电阻:
式中Ri =rid 。

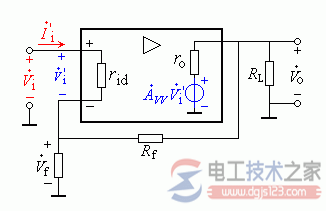

图1 串联负反馈对输入电阻的影响
2、并联负反馈使输入电阻减小
并联负反馈输入端的电路结构形式如图2所示。
对电压并联负反馈和电流并联负反馈效果相同,只要是并联负反馈就可使输入电阻减小。
有反馈时的输入电阻:
图2 并联负反馈对输入电阻的影响
