555定时器的仿真测试说明
来源：电工天下时间：2021-07-31 20:51:21 作者：老电工手机版>>
有关555定时器的小知识，如何对555定时器进行仿真测试，可以采用电子仿真软件MultisimV11.0来搭建仿真电路测试，以下是555定时器的完整测试过程，一起来了解下。
555定时器的仿真测试
为了测试555定时器的功能，采用电子仿真软件MultisimV11.0进行搭建仿真电路测试。
如下图：

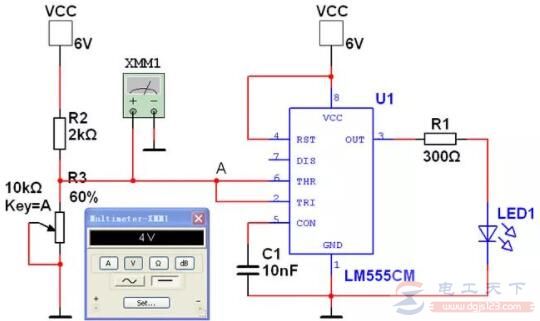

图1：555定时器仿真测试
当A点电位为0V时，555定时器低触发端（2脚）有效，3脚输出高电平，LED1被点亮。
调节电位器R3，可以改变A点的电位（0到5V可变）。
当A点的电位从0开始上升，一直到4V（2/3 VCC）时，555定时器高触发端（6脚）有效，555定时器3脚才发生跳变输出为0V，LED1被熄灭。
如下图：
图2：555定时器仿真测试
当A点的电位继续上升到5V，555定时器3脚输出电平将保持不变。
如果让A点的电位从5V开始下降，一直下降到2V时，555定时器低触发端（2脚）有效，3脚输出高电平，LED1被点亮。
