如何烦闷零线与地线的方法,按电工的操作规程来做接线,必须是左零右火,插座左边的孔是零线,右边的孔是火线,上边那个孔是地线。

如何判断零线与地线

按电工的操作规程来,接线是:左零右火。即插座左边的孔是零线,右边的孔是火线,上边那个孔是地线,线皮颜色有的时候也可以但是不可靠,红色火线, 蓝色零线, 黑色地线。

零线和地线如何区分?

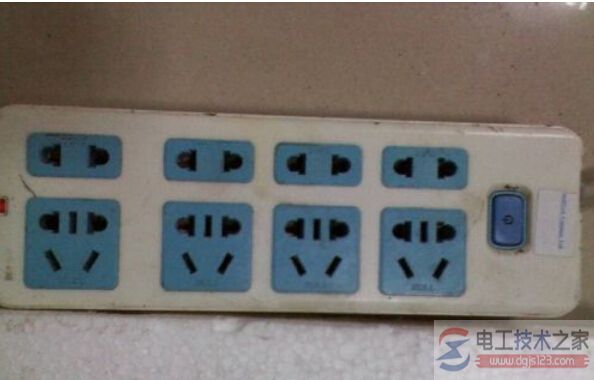

1、准备好一个普通的插座和一个万用表,另外用杯子或碗取一些自来水备用。

如何判断零线与地线

如何判断零线与地线2

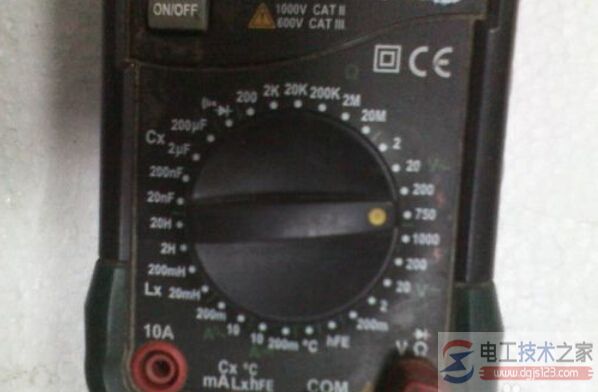

2、首先将万用表调至交流电压档750伏的档位。

如何判断零线与地线3

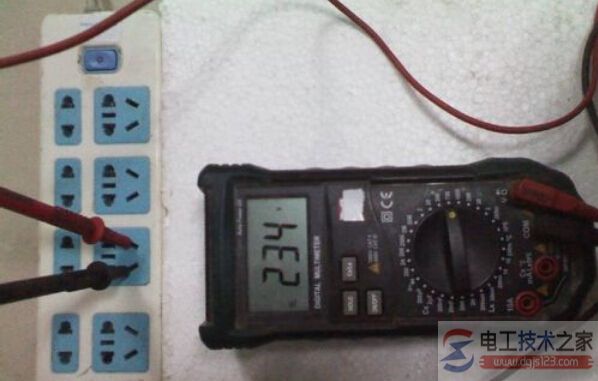

3、然后需要找出其中一个插孔中的火线(也叫相线)。用表笔测量单个插座中的任意两个插孔,测量结果为234伏,说明两个插孔中有一个为火线。

如何判断零线与地线4

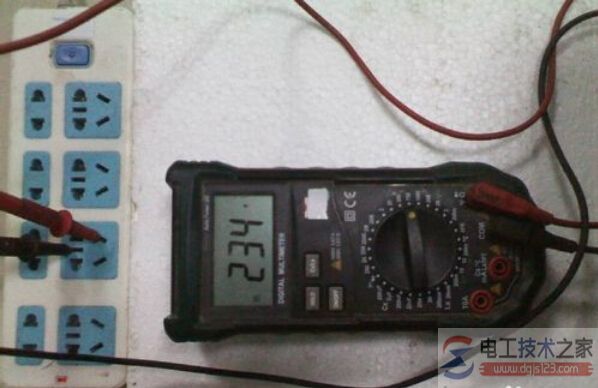

4、红色表笔不动,再用黑色表笔测量剩下的一个插孔,测量结果仍为234伏。这说明红表笔所接插孔为火线。

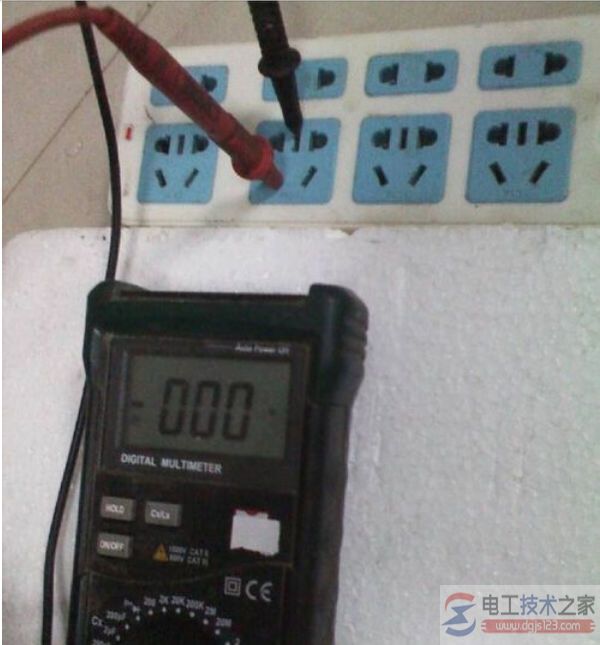

剩余两个插孔用万用表测量之间的电压为0伏。这时还不能确定这两个孔哪个为地线,哪个为零线。【如何判断零线与地线?左零右火是什么意思?】

注意:正规接线方式为左零右火。

如何判断零线与地线5

如何判断零线与地线6

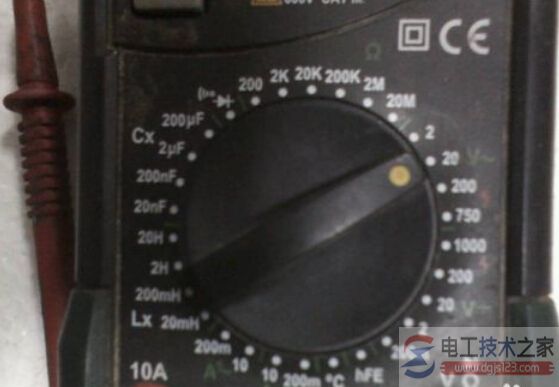

5、区分零线和地线之前,先把万用表调至交流电压20伏档位。

如何判断零线与地线7

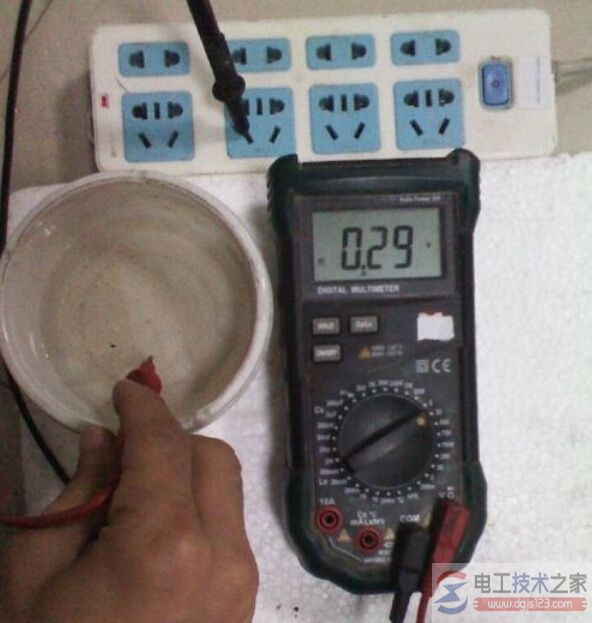

6、将黑色表笔插进未确定的两个插孔的其中一个,将红色表笔放入容器的水中。这时读取测量值:0.29伏。

如何判断零线与地线8

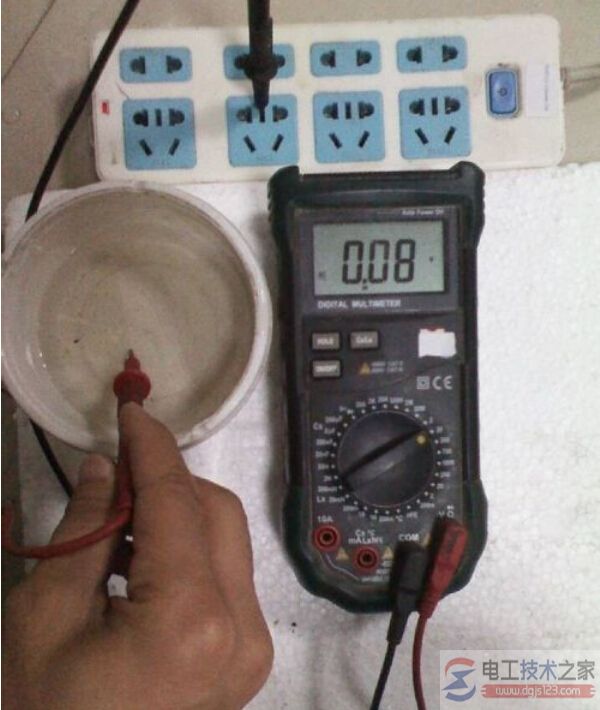

7、将黑色表笔插进未确定的两个插孔的另外一个,将红色表笔放入容器的水中。这时读取测量值:0.08伏。

通过比较两次数值得出结论:测量0.29伏(电压较大)时黑色表笔所在孔为零线,0.08(电压较小)伏时黑色表笔所在孔为地线。

如何判断零线与地线9

-- 分隔线 --

地线跟零线有什么区别

家庭用电,标准的单相用户有三线,相线L、零线N和接地线PE,零线N和相线同截面,接地线PE是2.5平方毫米、双颜色。

家庭用电的保护是靠插座插头的接线来完成的,插头、插座的接线原则是:左零右相上接地。

就是家电的外壳和插头的上插连接,外面来的接地线和插座的上插连接,把家电的外壳和大地可靠连接,实现用电的安全保护。

接地线和零线不能混用

1、零线和变压器的中性线是直接连接的,和火线直接构成回路,没有压降损失;

2、零线和中性线接地电阻要求很高,100KVA以下变压器的接地电阻不能高于10欧姆,100KVA以上变压器的接地电阻不能高于4欧姆;

3、接地线在变压器处和零线、中性线是连在一起的,以后就独立了,到配电箱还会重复接地,但接地电阻只要30欧姆以下就合格了;

4、零线和火线截面积一样,要通过同样的电流,而地线一般都是2.5平方毫米,不能通过较大的电流,所以不能用接地线做零线;

5、没有接地线的用户,家用电器没有接地,不能自己弄接地线(如果不合格危害更大),更不能用零线做接地线(当三相电流不平衡时零线带电,外壳亦带点,零线断线时家电外壳直接带上火电,更危险。),会影响电力系统的正常运行。

6、没有接地线的用户,可以安装一个漏电保护器来保护。

零线与地线有什么区别

三相五线制的学问就在于这两跟"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是0电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险。

零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的,在正规公司里,这两根线规定要分开接。

现在实际中还有一种三相六线的接法,除工作零线,保护接地外,还专门另配一路接地线,这根线跟设备地线分开来接,不与其他任何线相接,用做对仪器设备的保护,因为电气件的损坏往往只几微秒的时间,所以要将误动作电流更快的引回大地,需要仪器直接接地。

1、结构的区别:

零线(N):从变压器中性点接地后引出主干线。【如何判断零线与地线?左零右火是什么意思?

地线(PE):从变压器中性点接地后引出主干线,根据标准,每间隔20-30米重复接地。

2、原理的区别:

零线(N):主要应用于工作回路,零线所产生的电压等于线阻乘以工作回路的电流。由于长距离的传输,零线产生的电压就不可忽视,作为保护人身安全的措施就变得不可靠。

地线(PE):不用于工作回路,只作为保护线。利用大地的绝对“0”电压,当设备外壳发生漏电,电流会迅速流入大地,即使发生PE线有开路的情况,也会从附近的接地体流入大地。

如何区分火线、零线、地线?

1.用颜色区分:在动力电缆中黄色绿色红色分别代表A相B相C相(三相火线)蓝色代表零线,黄绿双色代表接地线。

2.用电笔区分:火线用电笔测试时会发光,而零线则不会。

3.用电压表区分:不同相线(即火线)之间的电压为线电压380V,相线(火线)与零线(或良好的接地体)之间的电压为相电压220V,零线与良好的接地体的电压为0V。

接电中一要防止触电及短路二要注意开关控制火线,三.零线上最好不要接保险,四.灯座的中心部接火线.五.接地线与零线不要混用。

怎样区分零线和地线?

家装要安装插座,但几根线的颜色一样,当然火线能区分,但零线和地线怎样区分?

(1)如果把零线和地线接反了,即把地线当零线用,能暂且用吗,有什么危险的后果?

(2)怎样区分出零线和地线?

怎么分插座的零地线。

1、插座一般采用的是2P+漏电保护的开关,而2P的开关是相线和零线一起接入的,你只要先关闭这个开关,然后用万用表测一下除相线外的其他2根线和其他插座的零地线的通断,如果通那么就是地线,不通说明了是零线。

2、地线和零线接反会出现说明后果,危害一:漏电保护开关的原理是测试零线和火线的电流差,如果I火线=I零线说明没有漏电,如果I火线>I零线说明漏电。

将地接当作零线接的话I零=O 远远低于漏电保护器的额定值会跳闸,如果不跳说明你们的漏电保护器是劣质产品或者配电箱里面没有按照要求安装保护器。

危害二我们的接地线是设备的外壳接地,如果将地线当作零线当地线断掉时,设备不能运转,而却外壳还会出现触电事故。
