三相四线进户地线怎么接?三相四线进户地线接地方法图解

来源:电工天下   编辑:小电工发布时间:2020-05-14 16:19:27

有关三相四线进户地线怎么接线的方法,电线进入配电箱只有4根线,传统的三相四线,自己安装接地线,进户零线一般来说不需要重复接地,如果是地线就最好进行重复接地。

三相四线进户地线的接法

电力局电线进入配电箱只有4根线,也就是传统的三相四线,为保证安全,需要自己安装接地线。

按要求安装家庭地线,最好建房时考虑进去,把地线埋好,但大多是之后才想到要有地线,可在室外埋地线,要求是接地要尽可能面积大,引线尽量短,效果才好。使用380伏的电的设备更需要接地线。

三相四线进户地线

采用TN-C-S系统是三相四线和五线共有系统,一部分是地线和零线合二为一,一部分是地线和零线分开,你说是四线那么就是地线和零线是同一条线,理论上来说这个时候接地和接零其实是一样的,不过因为地线和零线是同一条线,地线就是零线,所以实际上安全会有一定问题,所以现在国家要求一般不要用这样的系统。

保护接零其实就是刚才说的那样,所以最好不要使用,而是应该设备外壳直接接地。

进户零线一般来说不需要重复接地,如果是地线就最好进行重复接地。

设备接零不太安全,因为变压器中性线接地不好的话,设备外壳将带电,如果三相电流不平衡的话,零线也将有很大的电流流过。最好是单用一根有一定截面的导线做地线,接在接地网上,接地电阻不大于4欧,所有设备外壳都接在这根地线上,不必另外接零。

附,三相四线式电力系统中,零线为什么要接地?

三相四线制多用于低压配电系统,中性线接地主要是考虑了人身和设备的安全;

1、低压系统的用电设备有放多是单相用电设备,如我们家用的电灯、洗衣机、电视等,由于三相中,单相设备的接用量和使用量不同,就会造成三相用电不平衡,如果中性线(变压器中性点)不接地,就会造成变压器中性点的电压偏移,使某相的电压高,某相的电压低,电压高的容易烧毁电器,电压低的电器不能起动,或影响正常工作;因而中性线必须要接地;

2、如果不出现意外,中性线(变压器中性点)不接地是可以运行的;但由于电气运行中不可能不出现问题,当发生某相“实”接地时,没有接地的相电压,就会变成线电压,即升高根号3倍;电器设备是“放”在地上的,一般耐压水平是按照低压额定电压(220V)设计的,突然变成380V,不是不能工作,是会直接烧毁电器设备的;

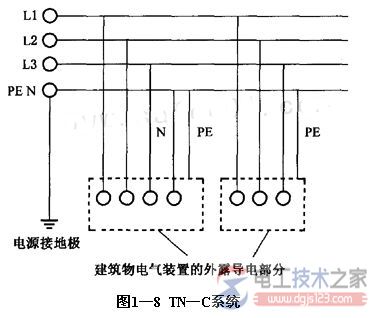

3、为节省导线,我们采用的大部分是TN-C系统,即中线N线和保护线PE线合一的系统,中线N是工作导线,和火线组成回路,而保护线PE是和设备外壳相连的;低压设备都是我们生活中身边的设备,如果发生电线破皮漏电等情况,会使漏电流顺中性线(兼保护线)回流,避免漏电流流过人身体而发生触电;

4、中性线接地后,只需要检测单相电流就可以判断是否是出现了短路故障,从而使保护配置非常简单,适合民用;也易于在低压设备上实现,成本又低,故我国低压系统普遍采用了中性点直接接地统。
