日光灯电子启辉器电路原理图解析

来源:电工天下   编辑:小电工发布时间:2019-08-27 06:17:02

有关日光灯电子启辉器的电路原理图,详细介绍了日光灯电子启辉器的工作原理,详解日光灯电子启辉器的预热、点燃、日光灯正常运行的全过程。

日光灯电子启辉器的工作原理
日光灯电子启辉器

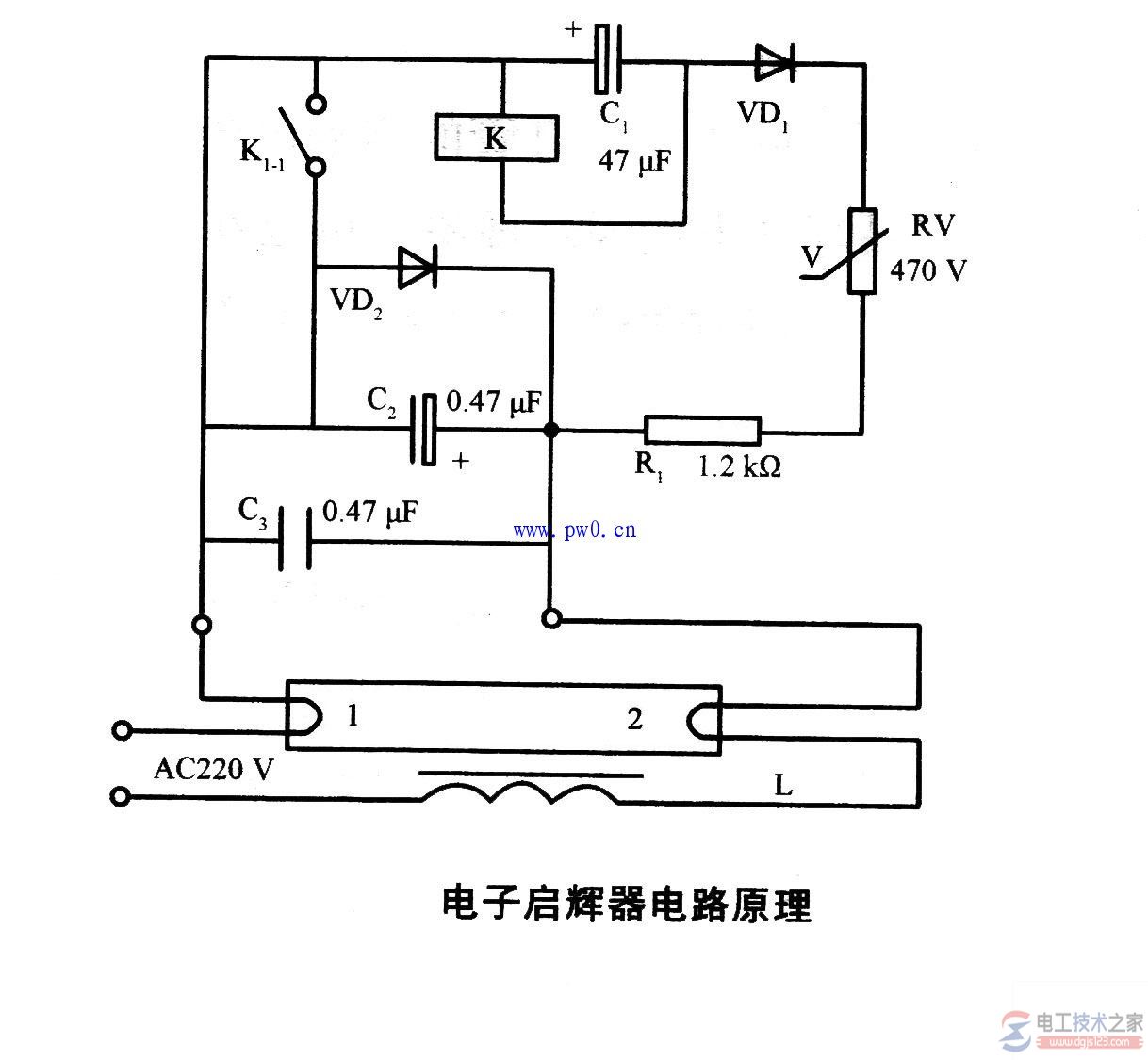

如图为电子启辉器电路原理图。

当接通220V电源时,电流经灯管灯丝1、继电器的Κ线圈、二极管VD1、压敏电阻RV、电阻R1、灯丝2、镇流器L,与电源形成回路,灯丝被预热。

预热期间,接通的Κ的常开触点K1-1和VD2串联的支路完全分流掉了VD1充电支路的电流,使K的线圈靠C1存储的电压维持触点闭合。

由于C1经线圈充放电,C1的端电压逐步由上升转至下降,下降到约为吸合电压的一半左右时,触点K1-1断开,L的自感电压和电源电压串联加在两组灯丝间,管内低压水银蒸气产生辉光放电,日光灯被点燃。

灯管点燃后,灯管端电压低于90V,压敏电阻RV呈断路状态,触点保持断开,日光灯正常运行。

灯丝预热时间长短,由C1上的充电电压6 V放电到3 V所用的时间决定,故与C1容量、Κ线圈的电阻有关。

灯丝预热时间长短9会严重影响灯管的使用寿命。
