户户通接收机的故障实例分析

来源:电工天下   编辑:小电工发布时间:2021-08-19 10:35:43

有关户户通接收机的使用问题,三个常见的故障问题,一是天诚TCD-699ABS-CA06户户通接收机收不到右旋信号节目,二是高斯贝尔ABS-208-GC06户户通接收机有时收台不全,有时提示无信号,三是TCL-TJS5052-S20-CA01-L接收机只能接收左旋节目并且无声音。

1、收不到右旋信号节目

故障现象:天诚TCD-699ABS-CA06户户通接收机收不到右旋信号节目。

在系统设置中将信号切换到右旋信号时,用万用表测量F头处电压仅3.3V左右,而正常情况应在14V左右,说明LNB供电有问题。

户户通接收机的故障实例分析

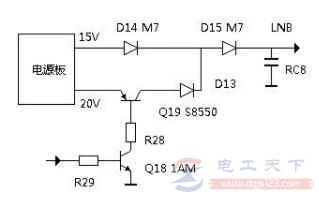

该机极化原理如图1,当接收右旋信号时Q18和Q19均截止,此时电源板送来15V经D14、D15隔离后送至室外LNB单元,因接收左旋节目正常,判断D15工作正常。

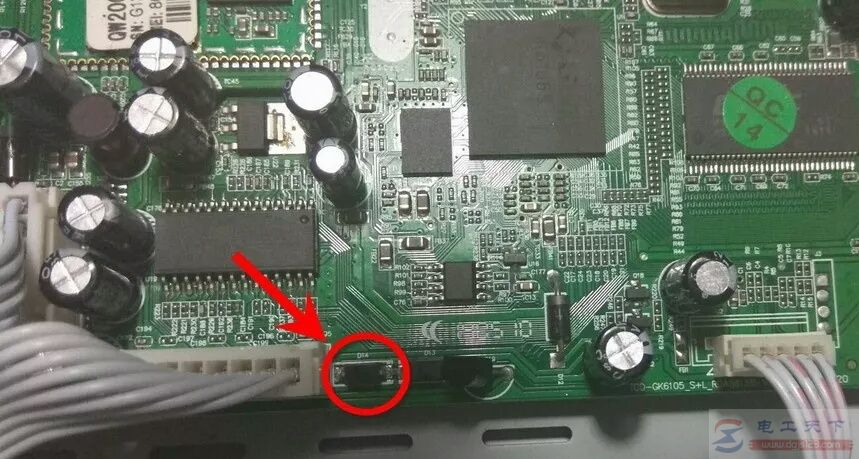

进一步检测发现D14正极有15V电压,而负极电压极低,如图2,更换D14后再测F头处电压已恢复14.1V左右,右旋节目收视正常。

户户通接收机的故障实例分析

2、收台不全或无信号

故障现象:高斯贝尔ABS-208-GC06户户通接收机有时收台不全,有时提示无信号,测量极化供电始终正常。

户户通接收机的故障实例分析

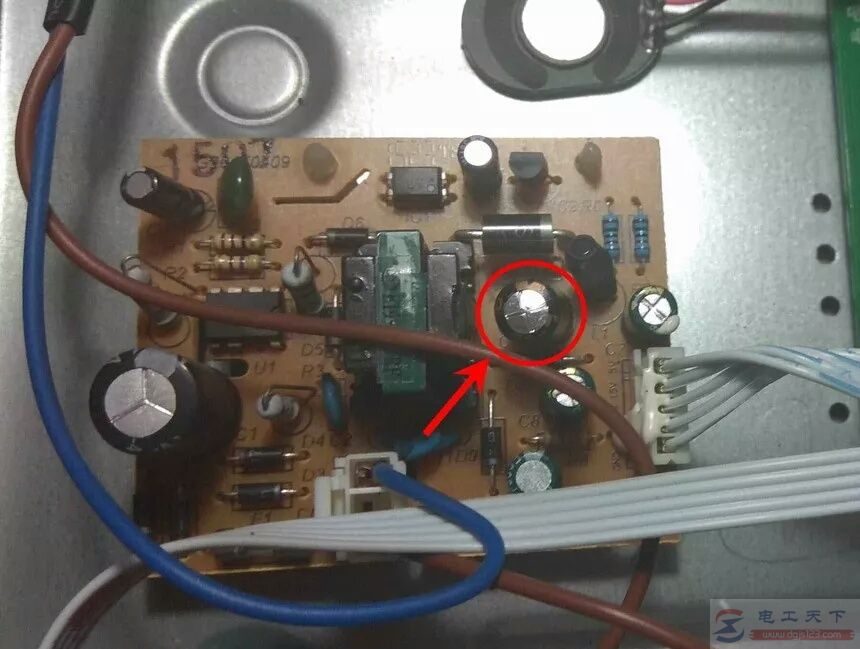

测量+5V电源板输出时发现为4.5V左右,目测电源板上+5V滤波电容已鼓包,如图3所示,用1000uF/16V电容更换后前术故障均消失,看似复杂的故障原来都是“电容惹得祸”。

3、只能接收左旋节目且无声音

故障现象:TCL-TJS5052-S20-CA01-L接收机只能接收左旋节目并且无声音。

户户通接收机的故障实例分析

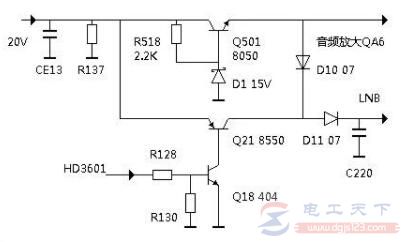

为了先解决收台少的问题实绘出极化供电原理图,如图4,可知本机电源板极化供电仅输出20V电压,而大多机器都是输出15V和20V两组电压。

由Q501(S8050)和D1(15V)组成串联型稳压电路形成15V供电,一路供接收右旋信号使用,另一路为音频放大管QA6(1AM)供电。通电测量Q501集电极电压仅4V多点,电压输出到LNB估计只有3V多,肯定无法收视右旋节目。

用数字表二极管档进一步检测发现Q501(S8050)BCE三脚间阻值不正常,判断可能是Q501性能不良,代换Q501后右旋节目收视正常,声音同时恢复正常。
