双股导线的对接方式

来源:电工天下   编辑:小电工发布时间:2020-07-01 12:03:24

双股线的对接

1、将两根双芯线的线头部分削成如下图中的形式。

双股导线的对接方式

2、在连接时,将两根待连接的线头中颜色一致的芯线,按照小截面直线连接方式进行连接。

3、用相同方法,将另一颜色的芯线连接在一起。

两股电线链接到一起的方法

电线连接处如果是埋墙的,时间久了会氧化发热,出现接触不良或烧断的现象,不便维修。

建议:

1、保留原有插座,在插座接线螺丝处接出新的延长线;

2、或更换新线到所需长度;

3、或在拧接处加锡焊。

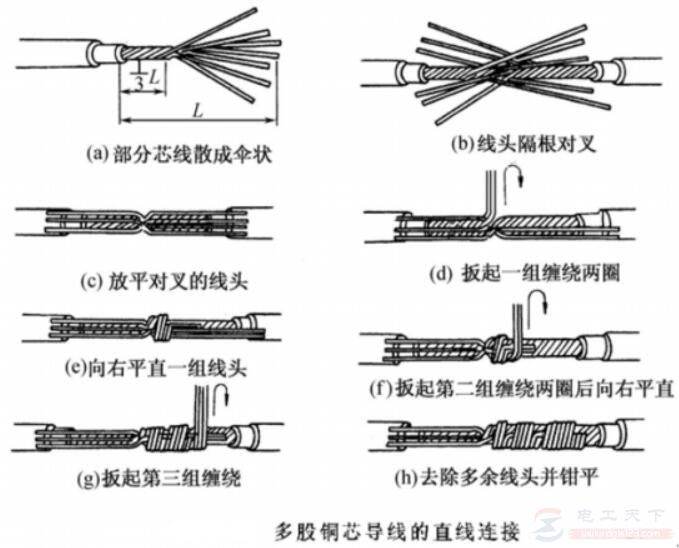

多股铜线的直线连接

对接的2根多股铜线分别批去一段绝缘皮,分别将一小段(约10CM,线截面越大长度延长)多股铜线分开成喇叭形状(剩余双向原多股铜线约5CM,线截面越大长度延长)后间隔对扦用胶钳压实,双向外单线逐根缠绕而成。

如下图:

双股导线的对接方式

以上就是双股线的对接方式,希望对大家有所帮助。

不等径铜导线的对接方式

不等径铜导线的对接方式

不等径铜导线的对接。1、把细导线线头在粗导线线头上紧密缠绕5~6圈,弯折粗线头端部,使其压在缠绕层上。
