识别短路与断路的口诀,分析电路的几个口诀

来源:电工天下   编辑:小电工发布时间:2020-10-31 18:50:00

在实际的电路中,有时会出现短路或断路的问题,怎么来识别电路是短路还是断路,这需要电工经验的不断积累,所谓熟能生巧,有经验的电工一眼就能看出故障在哪,这里总结了识别短路与断路的口诀,以及分析电路的几个口诀,供大家参考。

识别短路与断路的口诀

口诀内容

断路电流不通,电路上的用户不能工作。短路是电流不经电阻,直接通过电线形成回路,从而形成高温,烧毁电路上的用户。

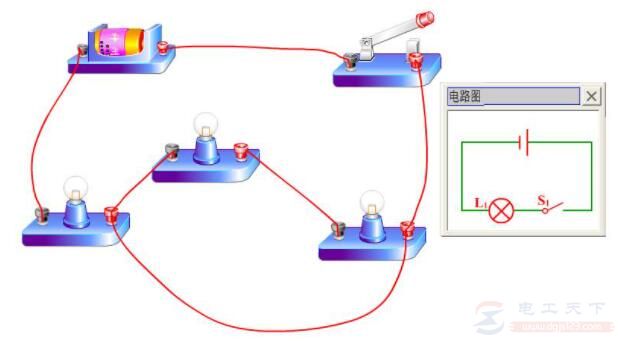

识别短路与断路的口诀,分析电路的几个口诀

1、根据题给条件确定故障是断路还是短路

两灯串联时,如果只有一个灯不亮,则此灯一定是短路了,如果两灯都不亮,则电路一定是断路了;两灯并联,如果只有一灯不亮,则一定是这条支路断路,如果两灯都不亮,则一定是干路断路。

并联电路中,故障不能是短路,如果出现了短路,则电源就会烧坏。

2、根据第一步再判断哪部分断路或短路

例1:L1与L2串联在电路中,电压表测L2两端电压,开关闭合后,发现两灯都不亮,电压表有示数,则故障原因是什么?

解答:你先画一个电路图:两灯都不亮,则一定是断路。电压表有示数,说明电压表两个接线柱跟电源两极相连接,这部分导线没断,那么只有L1断路了。

例2、L1与L2串联,电压表V1测L1电压,V2测L2电压。闭合开关后,两灯都不亮。则下列说法正确的是:A、若V1=0,V2示数很大,则L1短路而L2正常;B、若V1=0而V2示数很大,说明L2都断路。

解答:可能有人会错选A。其实答案为B。

首先根据题给条件:两灯都不亮,则电路是断路,A肯定不正确。当L2断路时,此时V2相当于连接到了电源两极上,它测量的是电源电压,因此示数很大。而此时L1由于测有电流通过,因此两端没有电压,因此V1的示数为零。

分析电路的几个口诀

1、分析电路应有方法:先判串联和并联;电表测量然后断。一路到底必是串;若有分支是并联。

2、注意几点:A表相当于导线;并时短路会出现。如果发现它并源;毁表毁源实在惨。若有电器被它并;电路发生局部短。V表可并不可串;串时相当电路断。如果发现它被串;电流为零应当然。

3、电表连接的电路口诀(连接电路怎么办):串联很简单,各个元件依次连;并联有点难,连干路,标节点;支路可要条条连,连好再检验。

4、电表怎么连接的口诀:A表串其中;V表并两端。线柱认真接;正(进)负(出)不能反。量程不能忘;大小仔细断。

注意事项:无论串联或并联;电压表应最后连。
