磁铁靠近磁电传感器IC1时的状态分析
来源：电工天下时间：2020-04-24 16:55:12 作者：老电工手机版>>
有关磁铁靠近磁电传感器IC1时的状态分析，当磁铁靠近磁电传感器IC1时，磁电传感器IC1的③脚输出低电平，经电阻器R3加到晶体三极管VT2的基极b。
磁电传感器IC1

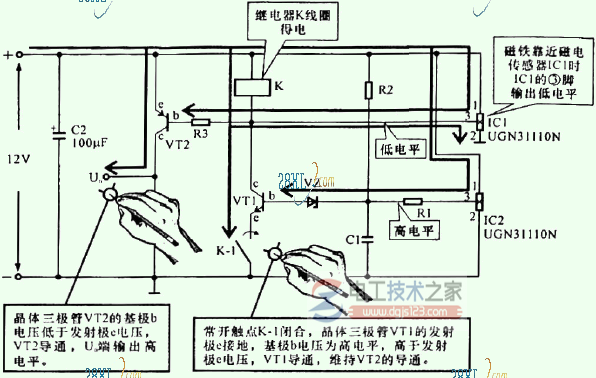

磁铁靠近磁电传感器IC1时的控制关系，如下图：
当磁铁靠近磁电传感器IC1时，磁电传感器IC1的③脚输出低电平，经电阻器R3加到晶体三极管VT2的基极b，此时基极b电压低于发射极e电压，晶体三极管VT2导通，U0端输出高电平;同时为继电器K线圈提供电流，继电器K线圈得电，常开触点K-1闭合，晶体三极管VT1的发射极e接地，基极b电压为高电平，高于发射极e电压，晶体三极管VTI导通，即使磁铁离开磁电传感器IC 1，仍能保持晶体三极管VT2的导通。
