称重传感器是什么设备,称重传感器的技术参数

来源:电工天下   编辑:小电工发布时间:2021-11-25 06:25:01

有关称重传感器的知识,在传统概念上,负荷传感器是称重传感器、测力传感器的统称,用在单项参数评价其计量特性,那么称重传感器是什么设备,有哪些技术参数,下面来看下。

称重传感器是什么设备

1、称重装置

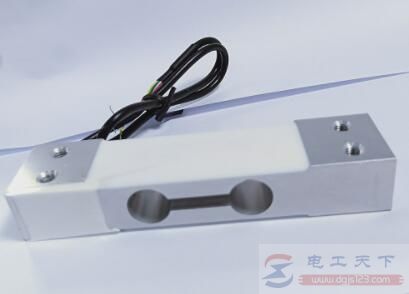

称重传感器是一种将质量信号转变为可测量的电信号输出的装置,主要有S型、悬臂型、轮辐式、板环式、膜盒式、桥式、柱筒式等几种样式,称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类。

旧国标将应用对象及使用环境条件完全不同的“称重”和“测力”两种传感器合二为一,对于试验与评价方法未进行区分。旧国标共有21项指标,均在常温下进行试验;并用非线性、滞后误差、重复性误差、蠕变、零点温度附加误差及额定输出温度附加误差6项指标中的最大误差,可以来确定称重传感器准确度等级,分别用0.02、0.03、0.05......1.0表示。

称重传感器是什么设备,称重传感器的技术参数

2、技术参数

称重传感器的工作原理是在被测物体上的重力按一定比例转换成可计量的输出信号,考虑到不同使用地点的重力加速度及空气浮力对转换的影响,称重传感器的性能指标主要有线性误差、滞后误差、重复性误差、蠕变、零点温度特性与灵敏度温度特性等。

在各种衡器和质量计量系统中,一般用综合误差带来综合控制传感器准确度,并把综合误差带与衡器误差带联系起来,以正确选用对应某一准确度衡器的称重传感器。

国际法制计量组织(OIML)规定,传感器的误差带占衡器误差带的70%,称重传感器使用知识的线性误差、滞后误差及在规定温度范围内由于温度对灵敏度的影响所引起的误差,不能超过误差带。这就允许传感器制造厂对构成计量总误差的各个分量进行调整,由此可以获得期望的准确度。

剪切梁式称重传感器原理是弹性体受力的作用后,不只需要测量正应力,还有由剪切力引起的切应力。但切应力本身测量不出来,它只可以产生于与工字梁中心轴 线成45“的互相垂直的主应力,即产生于由切应力而引起的拉伸应力及压缩应力。所以,把4片应变计分别贴在工字梁腹板的两面,与中心轴线成45度的相互垂直的位置上。
