如何检测称重传感器的好坏

来源:电工天下   编辑:小电工发布时间:2021-11-25 06:11:56

有关称重传感器的知识,称重传感器是广泛使用的传感器产品之一,这种传感器可以把质量信号转换为电信号并输出,那么怎么检测称重传感器的好坏,有哪些常用方法,一起来看下。

检测称重传感器好坏的三种方法

常用到的三种方法,一是测量法,二是输出信号判断法,三是判断法,供大家参考。

1、测量法

不加电的情况下,分别进行测量:

测量1、4端的电阻380Ω±5Ω;

测量2、3端的电阻为350Ω±3Ω;

测量1、2端,测量1、3端电阻应该相等,大约300Ω±3Ω;

测量4、2端,测量4、3端电阻应该相等,大约300Ω±3Ω。

说明:电阻值根据具体的传感器大小会有所不同;如果根据以上的测量方法得出的电阻大小不等,那么说明传感器可能已损坏,需要及时更换。

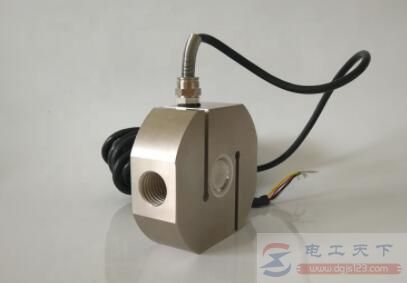

如何检测称重传感器的好坏

2、输出信号判断法

有时传感器损坏,但阻抗没有很大变化,如果采用阻抗法无法检测出传感器的好坏,可以采用此法作进一步地检测。

检测方法:

给仪表送电后,逐个将传感器的输出线拆掉,注意在在拆线过程中必须特别小心操作以防触电,且不能将输出线与输入激励线短路。

在空载情况下,用万用表直流mV档测其输出线的mV值。 假定额定激励电压为U(V),传感器的灵敏度为M(mV/V),传感器载荷重量为K(kg),传感器的额定容量为F(kg),则每只传感器输出电压应为:U×M×K/F(mV) ,同一衡器同型号的传感器在无载荷情况下其输出mv值基本一致。如果超出计算值或传感器的额定输出且输出不稳定,那么就可以判断该只传感器有故障。

说明:以目前使用的传感器为例,其灵敏度为2mV/V (称重传感器灵敏度用mV/V表示,具体含义是当桥路激励电压输入1V时对应满量程时的输出电压值)。

3、排除法

如果使用以上两种方法无法检测出故障传感器,那么就可以考虑试一试排除法。

检测方法:

把所有传感器的连线拆掉,先接入一个传感器的信号,如果秤显示正常,可以将传感器逐并联接入,观察显示情况,接入某个后显示不稳定,则该只为故障传感器。

或采用在通电情况下,逐个拆下传感器的方法,当拆下某只传感器,显示正常了,则刚拆下的那只传感器存在故障问题。
