非接触式旋转式速度传感器的特性说明

有关非接触式旋转式速度传感器的小知识，旋转式速度传感器的类型之一，非接触式的速度传感器与运动物体无直接接触，这里介绍下这种传感器的特性，以及非接触式测量原理。

旋转式速度传感器（非接触式）的特性

1、光电流速传感器

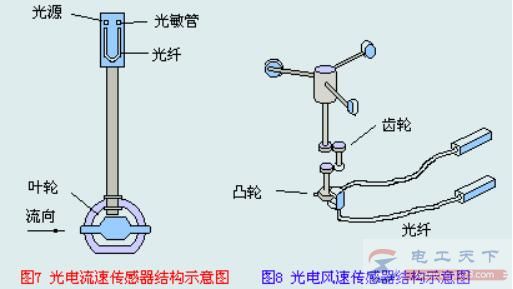

如下图7中，叶轮的叶片边缘贴有反射膜，流体流动时带动叶论旋转，页轮每转动一周光纤传输反光一次，产生一个电脉冲信号。

由检测到的脉冲数，可以计算出流速。使脉冲数与叶轮转速再与流速建立关系，利用标定曲线V=kn+c计算流速V。

其中：k为变换系数：c为预置值，n为叶轮转速。其中，可以将叶轮的转速直接换算成流速。

2、光电风速传感器

如上图8中，风带动风速计旋转，经齿轮传动后带动凸轮成比例旋转。光纤被徒轮轮番遮断形成一串光脉冲，经光电管转换成定信号，经计算可检测出风速。

非接触式旋转速度传感器寿命长，无需增加补偿电路。但脉冲当量不是距离（mm）整数倍，因此速度运算相对比较复杂。

旋转式速度传感器的性能：

（1）传感器的输出信号为脉冲信号，其稳定性比较好，不易受外部噪声干扰，对测量电路无特殊要求。

（2）结构比较简单，成本低，性能稳定可靠。功能齐全的微机芯片，使运算变换系数易于获得，故目前速度传感器应用极为普遍。

相关阅读：

1、压电加速度传感器的灵敏度与使用问题

2、速度传感器的类别与工作原理

以上就是旋转式速度传感器（非接触式）的主要特性，希望对大家有所帮助。
