【图】三菱plc梯形图编程常见问题
来源:电工天下时间:2020-03-05 11:53:31 作者:老电工手机版>>
有关三菱plc梯形图编程的常见问题,如何注意线圈的位置,三菱plc梯形图程序的执行过程,桥式电路如何处理,如何处理三菱plc梯形图中的双线圈问题,一起来了解下。
三菱plc梯形图的编程问题
1、如何设置线圈的位置?

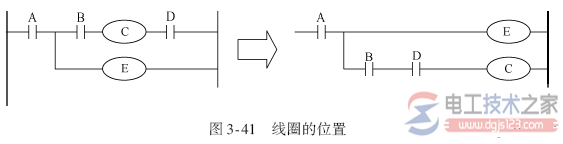

线圈与右母线相连,特别是在继电器控制电路移植法编程时,注意必须通过位置的移动来伸线圈与右母线相连,如图3-41。
2、三菱plc梯形图程序的执行顺序

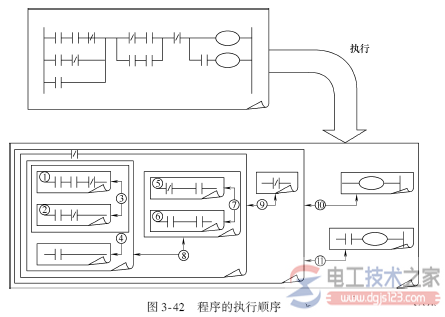

程序的执行顺序:从上到下,从左到右,如图3-42。
3、桥式电路如何处理?

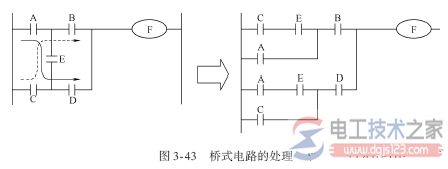

如图3-43,对于桥式电路,改变双向电流流动的回路,即将没有D时的回路和没有B时的回路并联。
4、三菱plc梯形图程序怎么处理双线圈问题?

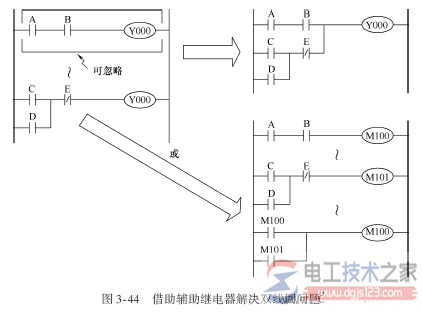

图3-44是双线圈问题的另一个处理方法:借助于辅助继电器来避免双线圈问题。
三菱plc梯形图编程问题:
