【问答】三菱plc梯形图编程的四个问题

来源:电工天下时间:2020-03-04 07:41:20 作者:老电工手机版>>

有关三菱plc梯形图编程的四个问题,线圈的位置,程序的执行顺序,桥式电路的处理方法,以及双线圈问题的处理方法,借助于辅助继电器来避免双线圈问题等。

三菱plc梯形图编程的常见问题

问题1,如何注意线圈的位置?

线圈与右母线相连,特别是在继电器控制电路移植法编程时,要注意必须通过位置的移动来伸线圈与右母线相连,如图3-41。

三菱<a href=/plc/ target=_blank class=infotextkey>plc</a>梯形图编程常见问题1

问题2,plc梯形图程序的执行顺序是怎么样的?

程序的执行顺序:从上到下,从左到右,如图3-42。

三菱plc梯形图编程常见问题2

问题3,桥式电路如何处理?

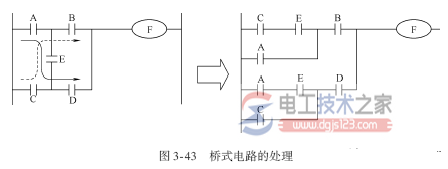

如图3-43,对于桥式电路,改变双向电流流动的回路,即将没有D时的回路和没有B时的回路并联。

三菱plc梯形图编程常见问题3

问题4,如何灵活处理双线圈问题?

图3-44是双线圈问题的另一个处理方法:借助于辅助继电器来避免双线圈问题。

三菱plc梯形图编程常见问题4
