三菱FX系列plc触点串联指令(AND/ANI/ANDP/ANDF)
FX系列PLC有基本逻辑指令20或27条、步进指令2条、功能指令100多条(不同系列有所不同)。
本节(电工技术之家 www.dgjs123.com)小编以FX2N为例,介绍其基本逻辑指令和步进指令及其应用,感兴趣的朋友参考下。
FX2N的共有27条基本逻辑指令,其中包含了有些子系列PLC的20条基本逻辑指令。
一、触点串联指令(AND/ANI/ANDP/ANDF)
1、AND(与指令) 一个常开触点串联连接指令,完成逻辑“与”运算。
2、ANI(与反指令) 一个常闭触点串联连接指令,完成逻辑“与非”运算。
3、ANDP 上升沿检测串联连接指令。
4、ANDF 下降沿检测串联连接指令。
触点串联指令的使用如图1。

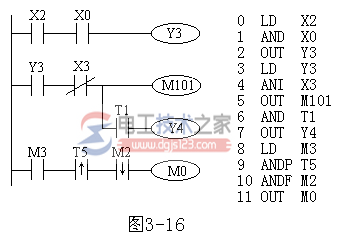

图1 触点串联指令的使用
二、触点串联指令的使用的使用说明:
1、AND、ANI、ANDP、ANDF都指是单个触点串联连接的指令,串联次数没有限制,可反复使用。
2、AND、ANI、ANDP、ANDF的目标元元件为X、Y、M、T、C和S。
3、图1中OUT M101指令之后通过T1的触点去驱动Y4称为连续输出。
