三菱plc常用指令(交替输出指令与专用定时器指令等)
来源:电工天下时间:2020-03-15 06:45:10 作者:老电工手机版>>
有关三菱plc的常用指令,包括交替输出指令(ALT)编程、专用定时器(STMR)指令基本编程、闪光显示控制程序,以及这些指令的实训目标与任务实施步骤等。
三菱plc常用指令
一、实训任务
1、交替输出指令(ALT)编程
(1)、要求:

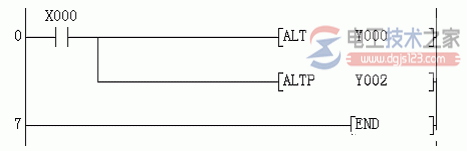

上机运行图所示程序,根据输入信号,画出输出信号的波形图。
(2)、输入信号X0 波形如下,画出输出信号Y0、Y1 的波形:
输入X0:
输出Y0:
输出Y1:
(3)、思考:
Y0,Y1 的输出效果为什么不同,哪一种输出可用于工程实践?
2、专用定时器(STMR)指令基本编程
(1) 要求:

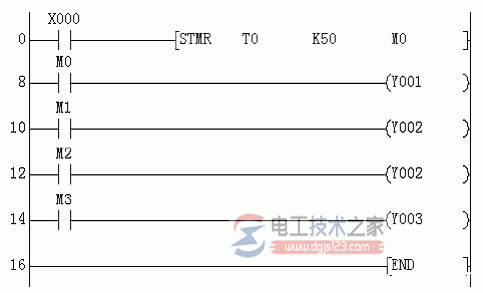

上机运行图所示程序,根据输入信号,画出输出信号的波形图。
(2) 输入信号X0 波形如下,画出输出信号Y0、Y1、Y2、Y3 的波形:
输入X0:
输出Y0:
输出Y1:
输出Y2:
输出Y3:
3、闪光显示控制程序
(1) 控制要求:
指示灯Y0 亮1 秒,停3 秒,周期循环。应用交替输出指令、专用定时器指令编程实现
(2) 参考程序(梯形图)如图:
(3) 思考:
① 上机运行以上程序,画出M0、M1、M3、Y0 的波形。
② 分析定时器T0 的作用,并画出它的线圈通电波形。
③ 不用M8013 及ALT指令,用T10、T11 自编程序实现M1 的波形。
二、实训目标
1、掌握交替指令的应用
2、专用定时器(STMR)指令的应用
三、实训条件
1、FX2N-48MT的plc一台,一字螺丝刀一把
2、开关、导线若干,连接电缆一根
3、PC一台
四、相关知识
(本项目相关理论知识)
五、实训要求
1、工艺要求
2、职业意识
3、注意事项(特别是安全注意事项)
六、任务实施步骤
1、理解题意,画出I/O控制图。
2、编写控制程序并进行调试。
