三菱plc中用到的模块有哪些

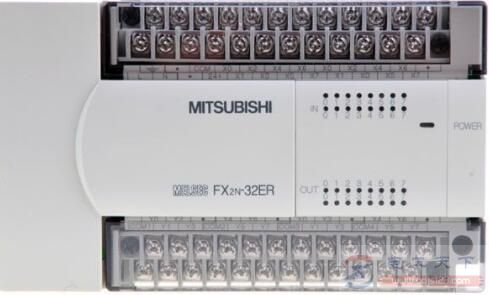

三菱PLC是一种常用的PLC品牌，在很多设备上除了西门子PLC外，用的最多的就是三菱PLC，从最初的FX1S、FX2N、FX2N-48MT、FX3U等多种型号都在使用，那么三菱PLC中用到的PLC模块有哪些，一起来看下。

三菱plc使用的模块

如果涉及到模拟量就需要模拟量输入模块，在PLC控制中若涉及到模拟量的输入控制，比如在PLC恒压供水控制中，需要压力传感器采集到的0V到10V的压力电压信号；或变频器输出0V到10V的速度信号，即可以选择模拟量输入模块，比如常用的一种FX0N-3A的模拟量输入模块，它有两个模拟量输入通道和一个模拟量输出通道，其输入通道的作用是将接受到的电压信号和电流信号转化为数字信号送入到PLC中去，那么输出通道的作用就是把PLC中的数字值转化成电压信号或者电流线号输出。

如果涉及到模拟量转化为数字量，就需要A/D转换特殊功能模块；如果涉及到数字量转化为模拟量，就需要D/A转换特殊功能模块；如果遇到模拟量要转化为数字量，就需要用A/D转换特殊功能模块，常用的这种模块有FX2N-2AD、FX2N-4AD和’FX2N-8AD三种，可以根据需要自行选择。

其中，数模转换的D/A模块有FX2N-2DA和FX2N-4DA两种型号可供选择，如果涉及到温度控制，就需要FX2N-4AD-PT或FX2N-4AD-TC模拟量特殊模块。

有时会涉及到温度控制，此时就需要用FX2N-4AD-PT或FX2N-4AD-TC模拟量特殊模块，FX2N-4AD-PT将来自4个铂温度传感器，比如Pt100的3线制的传感器输入的信号转化为12位的数字量信号，并存储在处理单元寄存器中。

如果主模块是晶体管输出的，需要控制继电器就要使用继电器输出模块，比如FX5-16EYR/ES等。

如果不仅控制伺服电机和步进电机，还需要控制三相异步电动机，那么选择继电器扩展输出模块来控制交流接触器220V的线圈。比如类似继电器输出模块有FX5-16EYR/ES，这是一款16点继电器输出模块。
