台达plc与触摸屏小数点运算指令的用法

来源:电工天下   编辑:小电工发布时间:2020-03-03 14:10:02

有关台达plc与触摸屏小数点运算指令的用法,乘法MUL指令,除法运算,有小数点时,必须转化为浮点型,触摸屏组件“数值显示”需要做正确设置才能正常显示。

台达plc与触摸屏小数点的运算方法

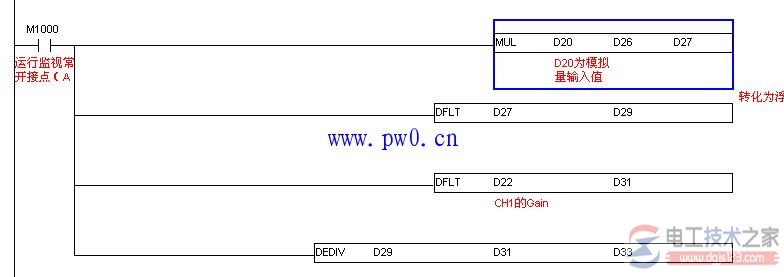

1、乘法MUL指令,16位的D20和16位的D26相乘,存于D27中,结果D27为低位,D28为高位。自动转化为32位。

2、除法运算,有小数点时,必须转化为浮点型,指令DFLT(FLT)。此处使用了DFLT将D27转为浮点后保存在D29中,因为D27是32位。

3、转化为浮点型后,直接用DEDIV进行除法操作,结果存于D33中。

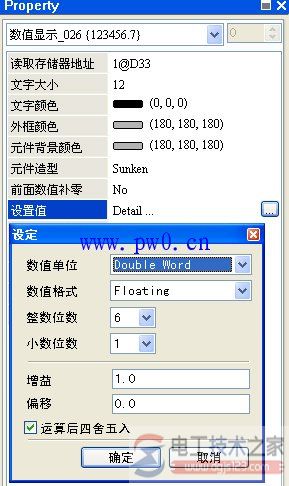

4、触摸屏中直接将这个浮点型的D33显示出来,数值单位Double Word,格式为Floating。

触摸屏组件“数值显示”需要做正确设置才能正常显示:

台达plc触摸屏小数点运算指令

台达plc触摸屏小数点运算指令

触摸屏有个问题,数值设定中,浮点型Floating,且是Double Word,竟然整数和小数位数加起来最多只有8位,实在不解?

plc:台达DVP40ES200R。

触摸屏:台达DOP-B07S201。
