【图】西门子plc step7编程软件的功能说明

西门子plc step7编程软件的功能

STEP7编程软件是用于SIMATIC S7-300/400 plc、M7系列工业控制系统、C7系列集成式PLC系统的标准工具软件。STEP7编程软件由一系列应用程序(工具)构成，根据需要，可以在STEP7Basis标准组件的基础上，通过选择扩展软件包增强软件的功能。

以下所介绍的软件都是针对目前常用的STEP7 Basis V5.2版本(标准组件)进行的。

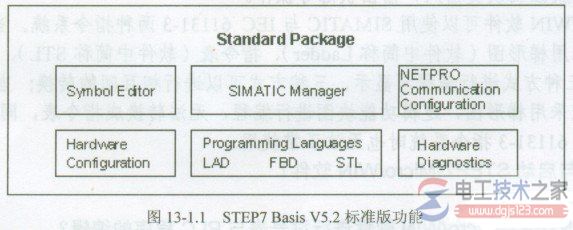

STEP7 Basis V5.2标准版(Standard Package)的功能组成如图13 -1.1所示，具体如下。

1、符号编辑器(Symbol Editor)

符号编辑器的作用与功能与STEP7-Micro/WIN软件基本相同，通过符号编辑，可在“符号表”窗口内将程序的绝对地址用具有含义的符号地址代替，对程序进行符号编程，从而使得程序更容易阅读与理解。

STEP7符号编辑器的主要功能有：

①建立程序中所使用的信号、逻辑块的符号名、数据类型与注释；

②对使用符号地址的信号进行自动分类；

③进行其他WINDOWS程序的输入／输出与转换。

2、SIMATIC管理器(SIMATIC Manager)

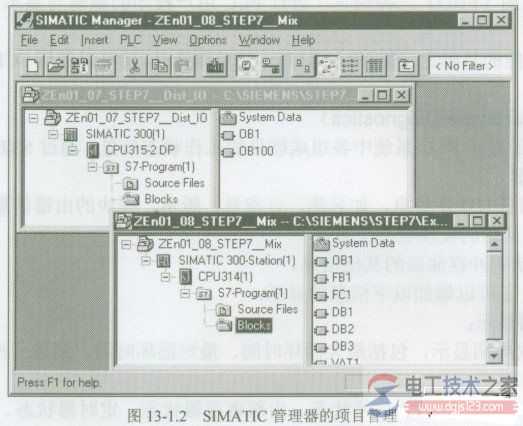

在STEP7编程软件中，用“项目”(Project)的方式来管理一个PLC系统中的硬件和软件(详见下述)。通过SIMATIC管理器对项目所进行的集中管理，可以将用于S7-300/400、M7、C7等不同控制器的所有数据以“项目”(Project)方式打开与编辑，项目所需的全部SIMATIC工具都集成在对应的STEP7应用页面中(见图13-1.2)。

3、网络与通信配置( NETPRO&Communication Configuration)

通过安装STEP7软件，利用计算机(编程器)的RS-232C接口与CP5611 (PCI)、CP5511或CP5512 (PCMCIA)等通信卡，可以将编程计算机连接到PLC的MPI或PROFIBUS网络系统中；利用计算机的CP1512 (PCMCIA)或CP1612 (PCI)等通信卡，可以将编程计算机连接到PLC的以太网系统中。

网络与通信配置在部分书籍与资料中常被称为“通信组态”，这仅仅是因为对英文中的Configuration -词的不同翻译而已，两者无任何区别。

通过STEP7的网络与通信配置功能，可以在编程计算机与PLC系统间建立与完成如下与通信有关的设置：

①选择通信方式；
②选择通信用的对应功能块与程序库：
③设置通信功能块所需要的参数；
④选择通信节点；
⑤建立通信数据源与目标位置数据表。

4、硬件配置( Hardware Configuration)

STEP7的硬件配置功能用于建立系统中的各I/O模块、接口模块、功能模块等硬件的实际安装与软件中使用的地址、管理数据等方面的对应关系。

同样，“硬件配置”在部分书籍与资料中常被称为“硬件组态”，这也仅仅是因为对英文中的Configuration -词的不同翻译而已，两者相同。

通过STEP7的硬件配置功能，可以进行如下设置：
①指定主机所选择的模块在机架上的具体安装位置与分配模块的I/O地址；
②指定PLC系统中其他单元的I/O安装与分配模块的地址；
③根据系统中硬件模块的安装，设置CPU模块的参数；
④根据系统中硬件模块的安装，设置I/O模块与功能模块的参数。

5、多语言的用户程序编辑( Programming Languages)


多语言用户程序编辑(Programming Languages)功能用于选择不同的PLC程序设计语言。在标准版的STEP7中，利用多语言用户程序编辑功能，操作者可以任意选择梯形图(LAD)、指令表( STL)、逻辑功能图(FBD)三种语言，进行PLC用户程序的编辑与显示，三种语言间可以进行自动转换。

在STEP7基本功能的基础上，通过增加STEP7的功能选件，还可以使用SCL、S7 Graph、Hi-Graph等其他编程语言。

6、硬件诊断(Hardware Diagnostics)

硬件诊断功能用于显示PLC系统中各组成硬件的工作状态信息。通过STEP7的硬件诊断功能，可以进行如下信息的显示：
①模块的基本信息与状态信息，如名称、订货号、版本，模块的出错信息等；
②主机以及DP从站的模块状态信息；
③来自PLC系统缓冲存储器的其他信息。

对于CPU模块，还可以增加以下信息显示：
①用户程序出错显示；
②PLC程序喜欢周期显示，包括最大循环时间、最短循环时间、最近一次扫描的循环时间等；
③MPI通信状态信息：
④当前执行状态显示，如I/O信号状态、内部寄存器状态、定时器状态、计数器状态。
