【图】西门子s7-plcsim仿真软件仿真步骤详解

西门子s7-plcsim仿真软件仿真步骤

s7-plcsim的使用与操作步骤：

1、通过step7编程器，编制好plc用户程序。

2、点击step7管理器上的“仿真打开／关闭(simulate on/off)”按钮(图14-3.1中鼠标所指的按钮)。

或通过simatic管理器主菜单“options”一“simulate modes”操作打开s7-plcsim软件。

s7-plcsim应用窗口一经打开，s7-plcsim中的仿真cpu与step 7之间的连接即被自动建立。

通常情况下，打开后的仿真plc电源处于接通状态，cpu处于停止(stop)模式，用户程序的扫描方式默认为“连续”扫描。

3、如果打开后的仿真plc电源未接通，可以通过s7-plcsim应用窗口的主菜单“plc”——“power on”或“power off”接通／断开仿真plc的电源。

4、如果打开后的仿真plc处于运行(run)模式，则应通过点击仿真plc的cpu“模拟面板”，使得plc处于停止(stop)模式。

5、在step7管理器上打开需要仿真的项目，并且选择需要进行仿真的逻辑块。

6、在step7管理器的主菜单上，点击“plc”一“download”，执行程序下载操作，将需要仿真的plc用户逻辑块下载到仿真plc的cpu中。
下载过程中step7将提示“do you want to load the system data?”，可通过“yes”按钮确认。

7、选择并且打开需要仿真的对象。

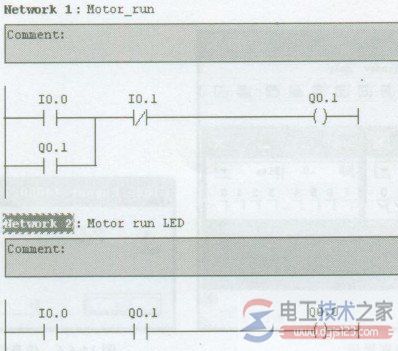

8、根据要求，点击用于仿真的输入对象，加入相应的用于仿真的状态信号(参见图)。

9、点击仿真plc的cpu“模拟面板”，使得plc处于运行(run)模式。

10、观察用于仿真的输出对象的状态，检查plc的执行情况(参见图)。
