【图】博途wincc使用内部变量切换画面的方法

来源:电工天下时间:2015-10-21 14:47:35 作者:老电工手机版>>

博途wincc使用内部变量切换画面的方法

1、新建一个内部变量“qiehuan” INT型-----事件----选择函数“根据编号激活屏幕”并选择建立的前面建立的变量设置对象号0
博途wincc使用内部变量切换画面的方法1

2、查看要选择切换的画面---属性---常规----画面编号

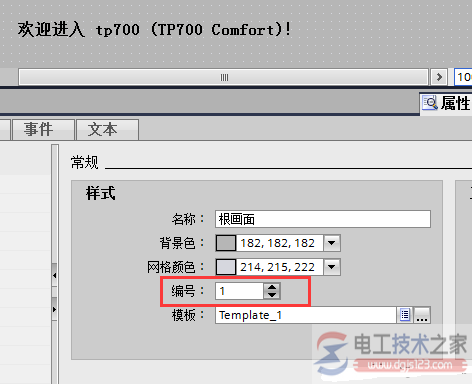

如下图 根画面的编号为“1”
博途wincc使用内部变量切换画面的方法2

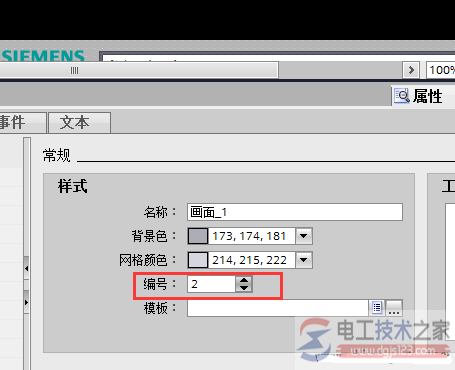

如下图 画面_1的编号为“2”
博途wincc使用内部变量切换画面的方法3

对应的往变量“qiehuan”中写入1 会画面会切换到编号为“1”的画面;如果往变量“qiehuan”中写入2画面会切换到编号为“2“的画面;依次律推。

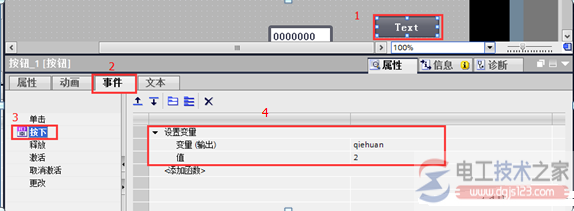

3、在跟画面(编号为1) 建立一个按钮----事件---按下---“设置变量”对应的变量“qiehuan” 值为“2”

动作为:按下该按钮时,会将“2”写入 变量“qiehuan”中
博途wincc使用内部变量切换画面的方法4

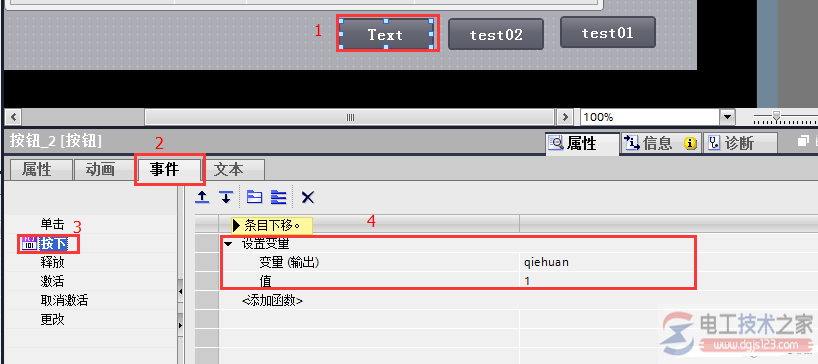

4、同样在画面_1中建立一个按钮----事件---按下---“设置变量”对应的变量“qiehuan”值为“1”
动作为:按下该按钮时,会将“1”写入 变量“qiehuan”中
博途wincc使用内部变量切换画面的方法5
