西门子plc s7-200 CPU电池卡怎么用?
来源:电工天下时间:2020-03-13 10:15:31 作者:老电工手机版>>
有关西门子plc s7-200 CPU电池卡的用法,新版S7-200 CPU电池卡有两种型号,不同型号的CPU电池卡在使用时的注意事项不同,一起来了解下。
西门子plc s7-200 CPU电池卡的使用注意事项
新版西门子S7-200 CPU电池卡有二种型号,对于CPU221和CPU222,由于没有实时时钟,则对应的为时钟电池卡,订货号为:6ES7297--1AA23--0XA0。
对于CPU224,CPU224XP,CPU224XPsi和CPU226,电池卡仅提供电池功能,订货号为:6ES7 291--8BA20--0XA0,该款电池卡型号又叫做BC293。
注意事项:
电池卡的寿命典型值约为200天,当插上电池卡后,如果CPU处于工作状态或者超级电容有电的情况下,并不消耗电池卡的电量。当电池卡的电量消耗完毕之后,该电池卡就报废了。
S7-200电池卡不能充电,使用完毕就不能再用了,只能购买新的电池卡。
S7-200没有检测电池卡内剩余电量的状态位和这种功能。
新版S7-200 CPU电池卡不能用于老CPU,即订货号为6ES7xxx-xxx21-0XB0和6ES7xxx-xxx22-0XB0以及更老版本的CPU。

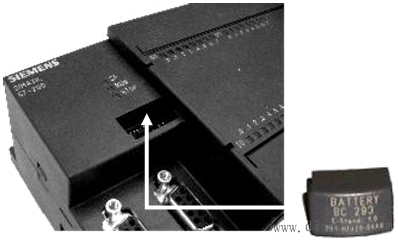

图1,两种电池卡及所在插槽位置。
