【图】多地点控制电路的程序实例

来源:电工天下时间:2019-12-16 10:57:08 作者:老电工手机版>>

有关多地点控制电路的程序实例,两个地方控制一个继电器线圈的程序,一处启动按钮SB1接于X0,停车按钮SB2接于X1,另一处的启动按钮SB3接于X2,停车按钮SB4接于X3。

多地点控制电路的程序实例

两个地方控制一个继电器线圈的程序。

其中一个地方的启动按钮SB1接于X0,停车按钮SB2接于X1,另一个地方的启动按钮SB3接于X2,停车按钮SB4接于X3。

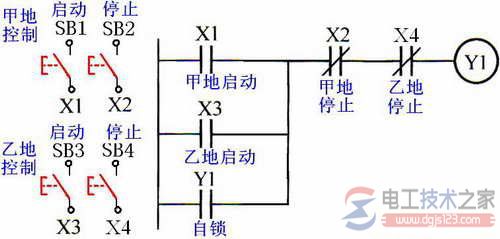

如图:

多地点控制电路
