plc定时器设定值的修改方法

有关plc定时器设定值的修改方法，可以使用人机界面，使用永宏plc内置的模拟电位器，用模拟量设定功能扩展板修改定时器的设定值，用永宏plc外部触点在程序内作加减计数器实现设定定时器的设定值等方法。

plc定时器设定值的修改方法

永宏plc控制系统在使用过程中，经常要修改一些参数，最常见的就是修改定时器的设定值。这里整理了一些修改定时器的设定值的方法，供大家学习参考。

1、使用人机界面

永宏plc可以用触摸屏、文本显示器或工控机作人机界面，方便修改定时器参数，但成本较高。

2、使用永宏plc内置的模拟电位器

小型永宏plc一般都有内置的设置参数用的模拟电位器，如三菱永宏plc fx1n、fx1s的外部调节寄存器d8030和d8031的值与模拟电位器的位置相对应，s7-200的两个模拟电位器对应的寄存器是smb28和smb29.cp1h的模拟电位器对应的寄存器a642。

3、用模拟量设定功能扩展板修改定时器的设定值

fx系列的模拟量设定功能扩展板fx2n-8av-bd上有8个电位器，可以用应用指令vrrd读出各电位器设定的8位二进制数，用定作定时器、计数器的设定值。

4、用永宏plc外部触点在程序内作加减计数器实现设定定时器的设定值

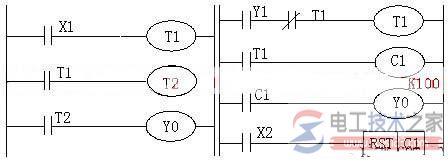

用按钮的上升沿与加减计数器实现，当按下按钮，加减计数器的寄存器加1或减1。而定时器的设定值就是寄存器中的数值，根据需要与定时器的基时要确定按下的次数，加计数与减计数的外部接点要分开。

5、增加lcd选件板改变永宏plc内部定时器的设定值

可以方便的监控、变更永宏plc内数据值，并可以实现错误状态的可视化.cp1h、cp1l的永宏plc可以增加lcd选件板cp1w-dam01。
