【图】plc逻辑函数与plc梯形图的关系对比

来源:电工天下时间:2019-12-17 09:21:31 作者:老电工手机版>>

有关plc逻辑函数与plc梯形图的关系,逻辑函数表达式的线路结构与plc梯形图相互对应,可以直接转化,逻辑函数用逻辑变量的基本运算式表达,实现此逻辑函数的梯形图便可确定。

plc逻辑函数与plc梯形图

组合逻辑设计法的理论基础是逻辑代数。

逻辑代数的三种基本运算“与”、“或”、“非”都有着非常明确的物理意义。逻辑函数表达式的线路结构与plc梯形图相互对应,可以直接转化。

如图1,为逻辑函数与梯形图的相关对应关系,其中图1a是多变量的逻辑“与” 运算函数与梯形图,图1b为多变量“或”运算函数与梯形图,图1c为多变量“或”/“与”运算函数与梯形

图,图1d为多变量“与”/“或”运算函数与梯形图。

plc逻辑函数与plc梯形图的关系

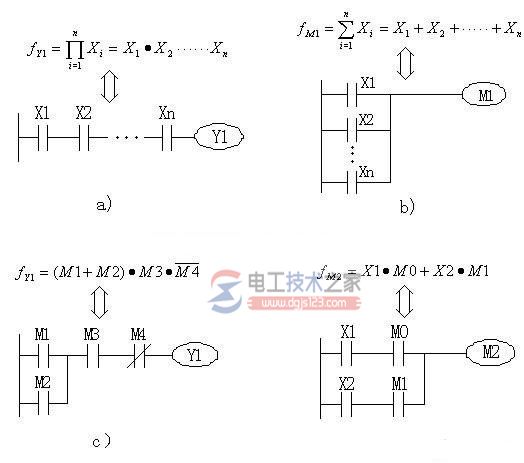

图1 逻辑函数与梯形图

a)与运算   b)或运算   c)或/与运算   d)与/或运算。

由图1可知,当一个逻辑函数用逻辑变量的基本运算式表达出来后,实现这个逻辑函数的梯形图也就确定了。
