自动往返控制的plc程序梯形图与电路图

来源:电工天下时间:2015-09-10 12:21:20 作者:老电工手机版>>

自动往返控制的plc程序梯形图与电路图

1、自动往返控制的继电控制电路图
自动往返控制的<a href=/zt/plctixingtu/ target=_blank class=infotextkey>plc梯形图</a>1

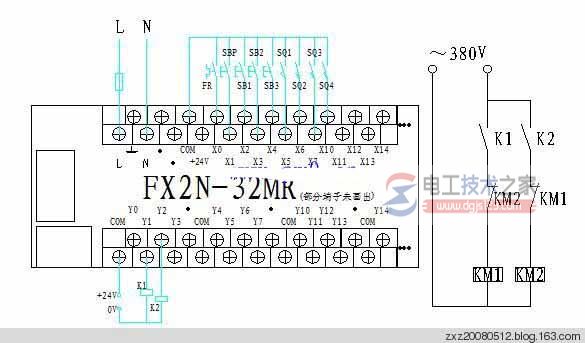

2、plc自动往返控制原理图

自动往返控制的plc梯形图2

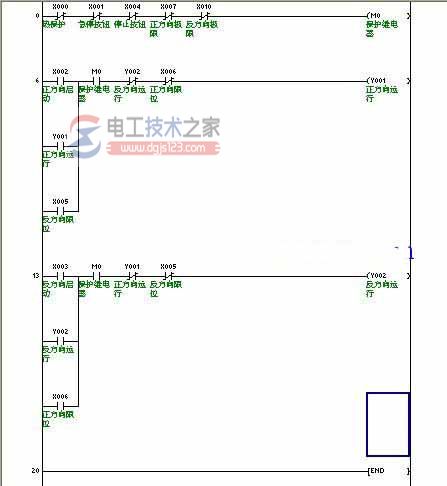

3、plc自动往返控制梯形图程序
自动往返控制的plc梯形图3

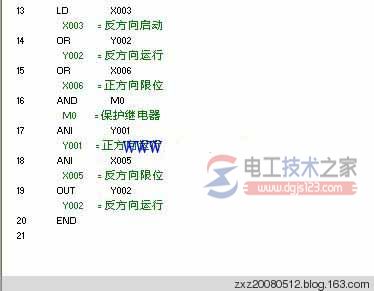

4、plc自动往返控制指令表程序
自动往返控制的plc梯形图4

自动往返控制的plc梯形图5

说明:
自动往返电路用于工作台自动往复运行设备中,该电路作为典型电路学习,可扩展变化为多种场合、不同应用的地方。
