接近开关的安装接线图

来源:电工天下   编辑:小电工发布时间:2020-12-15 09:10:16

有关接近开关的接线图,接近开关的接线方法,接近开关的使用场合,以及安装距离说明等,帮助大家掌握接近开关的安装与接线方法。

接近开关的安装接线图

在THWSKW一2A中所使用的接近开关的型号是三线制NPN常开型。当接近开关检测到档块时,就会有限位信号或参考点减速信号产生。

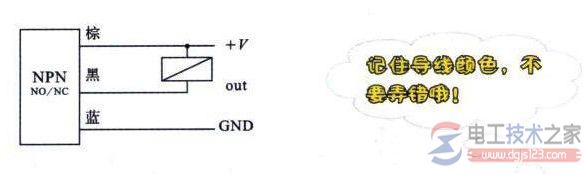

接线方法如图1:

接近开关的安装接线图1

图1 接近开关的接线

无论是哪一种接近开关,在使用时都必须注意被检测物的材料、形状、尺寸、运动速度等因素,如图2:

接近开关的安装接线图2

图2 接近开关的使用场合

在接近开关安装与选用中,必须认真考虑检测距离、设定距离,保证THWSKW一2A上的接近开关可靠动作。

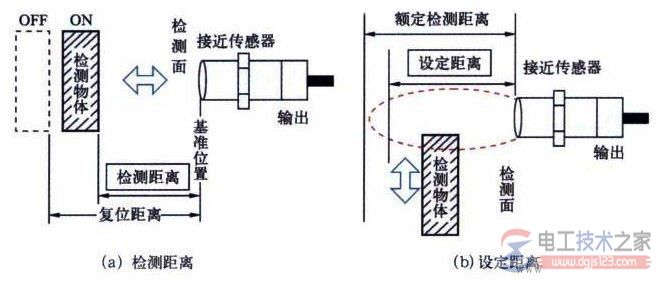

安装距离注意说明如图3:

接近开关的安装接线图3

图3 安装距离注意说明

在一些精度要求不是很高的场合,接近开关可以用来产品计数、测量转速甚至是旋转位移的角度。

但在一些要求较高的场合,往往用光电编码器来测量旋转位移或者间接测量直线位移。

接近开关的安装接线图4
