交流接触器的结构示意图及电气图形符号
来源:电工天下时间:2020-07-04 10:56:00 作者:老电工手机版>>
有关交流接触器的结构示意图及电气图形符号,交流接触器的接点,由银钨合金制成,交流接触器的动作动力来源于交流电磁铁。

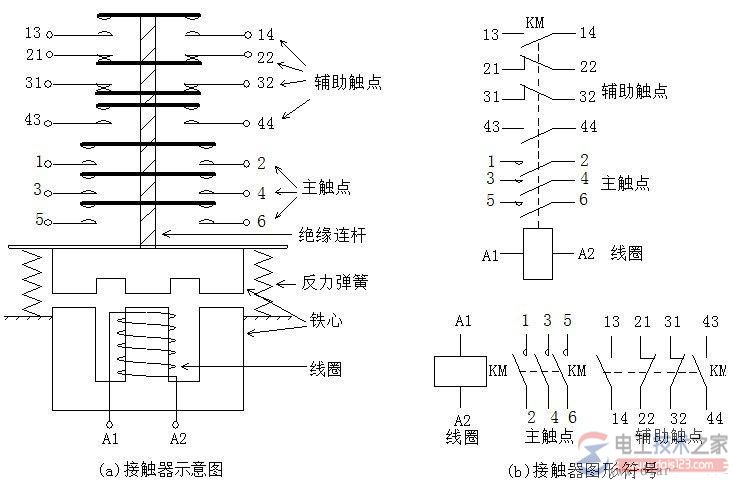

交流接触器的结构及电气图形符号
交流接触器利用主接点来开闭电路,用辅助接点来执行控制指令。
主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。
交流接触器的动作动力来源于交流电磁铁,电磁铁由两个“山”字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。
为使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。
另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。
20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。
交流接触器制作为一个整体,外形和性能也在不断提高,但是功能始终不变。无论技术的发展到什么程度,普通的交流接触器还是有其重要的地位。
