接触器的工作原理与符号表示
来源：电工天下时间：2019-11-27 06:02:13 作者：老电工手机版>>
有关接触器的工作原理与符号表示，线圈通入电流后，产生磁场，动铁芯通过机械联动机构带动触头动作，使其触头系统接通或断开电路。
接触器工作原理与符号表示
1、工作原理
当吸引线圈通入电流后，产生磁场，磁通经静铁心、动铁心（也称为衔铁）和工作气隙形成闭合回路，产生电磁吸力，该电磁吸力克服作用在动铁心上弹簧的反作用拉力，将动铁心吸向静铁心，动铁芯通过机械联动机构带动触头动作，使其触头系统接通或断开电路。

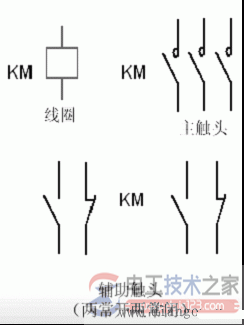

2、符号表示
