低压电网的三种接地方式
按我国《农村低压电力技术规程》（DL/T499-2001）规定，低压电网的接地方式有三种：TT、TN-C和IT方式。其线路原理图如图1～图3所示：

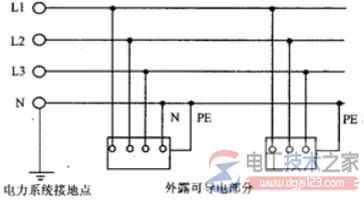

图1 TT接地方式
图2 TN-C接地方式
图3 IT接地方式
从图1～3可以看出这三种接地方式的区别：
1、适用场合不同
TT接地方式适用于农村低压电网中使用，这也是最常用的一种接地方式。TN-C也是一种最常用的接地方式，适宜在城镇电网中使用。
而IT接地方式比较少见，只用在对安全有特殊要求的电力系统中，也可用在不便停电的用电场合。 【低压电网的三种接地方式】
2、配电变压器中性线N接地的方式不同
在TT和TN-C接地方式中，配电变压器中性线N直接接地，而IT接地方式中，配电变压器的中性线N不接地或经过一个高阻抗接地。
3、配电变压器中性线N接地次数不同（TT和TN-C方式）
TT系统中，仅允许配电变压器的中性线N接地，在中性线的其它地方（如用户端）不允许再重复接地。
TN-C接地系统中，除了要求配电变压器的中性线接地外，在中性线的其它地方也要重复接地，并尽可能均匀地分布接地点。
4、用电设备外壳保护接线方式不同
在TT接地方式中，用电设备的外壳直接接地（在三相四线制中，用电设备的外壳还应该接中性线），并且应该接在电气上与电力系统的接地点无直接关联的接地极上，称作保护接地，用PEE或PEN表示。
在TN-C接地方式中，用电设备的外壳直接接中性线，称作保护线，用PE表示。【低压电网的三种接地方式】
在IT接地方式中，用电设备的外壳和TT方式一样，也直接接地，称为保护接地，也用PEE表示。
5、供电线路不同
TT接地方式时，供电线路既可以是三相四线制，也可以是三相三线制。而TN-C接地方式只能是三相四线制，IT方式只能是三相三线制。
6、相线对地的绝缘水平不同
在TT和TN-C接地方式中，相线对地的绝缘水平较低（相对于IT方式来说），但要注意：中性线应具有与相线同等的绝缘水平。IT接地方式时，要求相线对地的绝缘水平要高（正常运行时，各相泄漏电流的有效值不应大于30mA）。
除了以上6点不同外，三种接地方式还各自有一些注意事项表述如下：
1、TT和TN-C接地系统中，中性线决不可单独断开，否则可能出现用户相电压超过额定值而烧毁用电设备的事故，为此有以下两个规定：
★ 为防止较大的机械力拉断中性线，要求中性有一定的截面积。当中性线与相所用材料相同时，就符合下表的规定：
★ 中性线不可单独装开关，不允许安装熔断器。
★ 采用这两种接地方式时，必须在用户端安装漏电保护器。
2、IT接地方式不允许从变压器的中性点引出中性线供用户做为零线来提供单相220V的电源。
3、在IT接地方式中，要求变压器低压侧中性点和各出线回路终端的相线均应安装高压击穿熔断器，这一点也是和另两种接地方式的不同之处。
