电压表的使用规则_电压表用法及注意事项

来源:电工天下   编辑:小电工发布时间:2020-07-20 09:47:33

有关电压表的使用规则,电压表是用于测量电路中两点间电压大小的仪表,其量程与分度值是多少,电压表的使用注意事项有哪些,一起来了解下。

一、电压表

1、电压表:测量电路中两点间电压大小的仪表。

2、电压表的符号和外观,主要介绍表盘和接线柱。

电压表的电路图符号:v

电压表的电路图符号

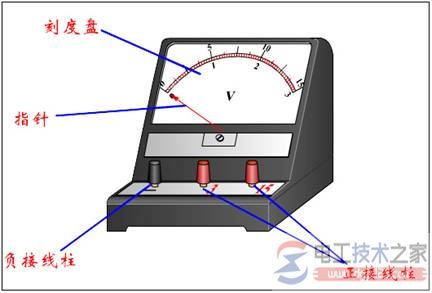

图:外观、表盘和接线柱

3、量程,分度值

“-,3” :量程3V,分度值0.1V

“-,15” :量程15V,分度值0.5V

4、读数:指针稳定在哪个刻度附近,就读哪个刻度所表示的值。

二、电压表的使用注意事项

1、使用电压表之前,先看指针是否在“0”的位置.若不在,要调零。

2、电压表应并联在被测电路两端。

3、电流从“+”接线柱流入,“-”接线柱流出。

4、两端电压不超电压表的量程.在测量之前,先要“试触”,判断被测电压是否超过电压表的量程。
