电流表与电压表的正确读数方法总结

来源:电工天下   编辑:小电工发布时间:2020-08-10 13:24:47

有关电流表与电压表的读数方法,电流表与电压表有不同的量程,在对电流表与电压表读数时,不同的量程下的读数方法是不一样的,一起来了解下。

电流表与电压表的读数方法

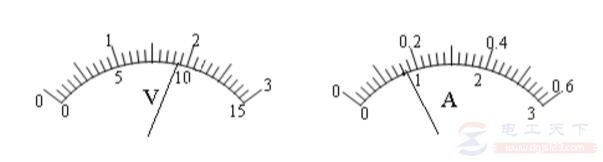

电流表有两种量程:0.1~0.6A,0~3A;电压表也有两种量程:0~3V,0~15V。

见下图:

电流表与电压表的正确读数方法总结

同一个电流表、电压表有不同的量程,对应不同的量程,每个小格所代表的电流、电压值不相同。

因此,电流表、电压表的读数比较复杂,测量值的有效数字位数比较容易出错。

以下是不同表与不同量程下的读数规则:

1、10分度仪表读数

电压表、电流表若用0~3V、0~3A量程,其最小刻度(精确度)分别为0.1V、0.1A,为10分度仪表读数,读数规则较为简单,只需在精确度后加一估读数即可。

即把精确的每一小格在目测分成10份,这不是精确值而是估读的,看大约所在的位置

如图,电压表读数为1.88V,电流表读数为0.83A。若指针恰好指在2上,则读数为2.00V(或A)。红颜色位是估读位。

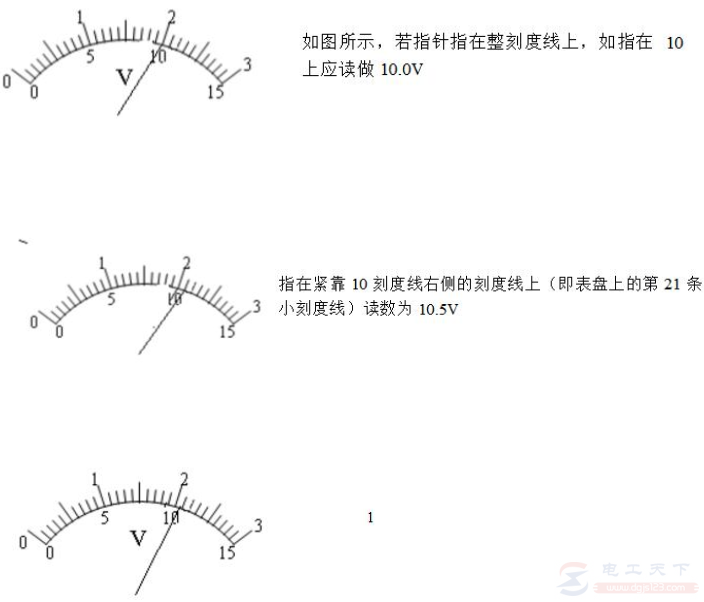

2、2分度仪表读数

电压表若用0~15V量程,则其最小刻度为0.5V,为2分度仪表读数,所读数值小数点后只能有一位小数,也必须有一位小数。

将精确的每一小格在分成5份,估计在哪一份:

电流表与电压表的正确读数方法总结

若指在这两条刻度线间的中间某个位置,则根据指针靠近两刻度线的程度,分别读做10.1V,或10.2V,或10.3V,或10.4V。

即便指在正中央,也不可以读做10.25V,否则会出现两位不准确的数,即小数点后的2和5,不符合读数规则。

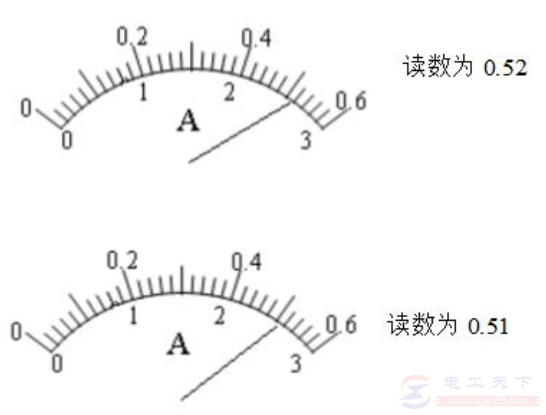

3、5分度仪表读数

电流表若用0-0.6A量程,则其最小刻度为0.02A,为5分度仪表读数,其读数规则与0—15V电压表相似,所读数值小数点后只能有两位小数,也必须有两位小数。

将精确的每一小格再分成两份,比如在0.50到0.52(精确刻度之间)之间分成两份,中间刻度为0.51靠近0.50 读数都为0.50,靠近0.52 读数为0.52 ,靠近0.51 读数为0.51。

电流表与电压表的正确读数方法总结

读数为0.50

电流表与电压表的正确读数方法总结

以上就是不同量程的电流表与电压表的读数方法,希望对大家有所帮助。
