单相电路与三相电路电机功率的计算公式

来源:电工天下   编辑:小电工发布时间:2017-03-02 07:25:38

单相电路与三相电路电机功率的计算公式

有关单相电路与三相电路电机功率的计算公式,如何计算单相电路中的电机功率,三相平衡电路中的电机功率,电机功率的计算公式及参数说明,一起来了解下。

原文标题:三相电与单相电的负载电流计算公式

三相电与单相电的负载电流计算:

对于单相电路而言,电机功率的计算公式是:P=IUcosφ,
相电流I=P/Ucosφ;

式中:
I为相电流,它等于线电流
P为电机功率
U为相电压,一般是220V
cosφ是电机功率因素,一般取0.75

对于三相平衡电路而言,三相电机功率的计算公式:
P=1.732IUcosφ。
由三相电机功率公式可推出线电流公式:I=P/1.732Ucosφ

式中:
P为电机功率
U为线电压,一般是380V
cosφ是电机功率因素,一般取0.75

问题1,单相电机最大功率多少千瓦?

单相电机最大允许3千瓦,电流约13安,如果大于3千瓦,单相电流过大,会引起整个用电系统三相电流严重不平衡,导致线路及变压器的损坏,所以在单相电机的生产上有严格的控制。但市场上可以定制大点的,不过大多数不超过4kW;如果需要再大点的,也可以定做的。主要考虑的是单相不如三相的效率高。

其最大功率涉及到多个因素的综合考虑和平衡。

1、由于节能的前提,除非特殊,当今已经不使用罩极式,而适用电容式的电机了。

2、电容起动[运行]的电机,存在旋转磁场可能偏离圆形,所以产生不利的振动分量和谐波。此外,电容起动的电机,起动力矩有限。

3、由于2,小容量的矛盾不明显。但大容量的,基因缺陷作怪的程度就会水涨船高。单相电机如果容量太大,还容易引起局部电网的三相不平衡,及其可能带来的诸多麻烦。

4、因为2、3,所以单相电容电机的功率一般在1马力左右,很少超过1千瓦。

5、如果你要做得更大,当然可以实现。但可能难做出高效节能的好货色。

问题2,单相电机功率和电流怎么算?

一般电机铭牌上都有额定功率和额定电流的参数。

若要根据单相电机的功率去计算电流,则应考虑电动机的功率因数和效率。其计算公式:

电流=输出功率/(电压×功率因数×效率)
式中:
电流(I)的单位为安培(A);输出功率(P)的单位为瓦特(W);电压(U)的单位为伏特(V);功率因数和效率都是小于1的无量纲数。

单相电机的电流只能说是近似估算。因为单相电机要比三相电机种类多,启动方式各种各样。

同样功率电机的额定电流可能相差很大。

一楼说的电流等于功率除以电压,这只能用在直流电路。

电流的8倍也有道理,冰箱压缩机的电机额定功率65W,额定输入功率135W左右,电流一般在1.2A=1.4A之间。因为它效率低功率因数更低。

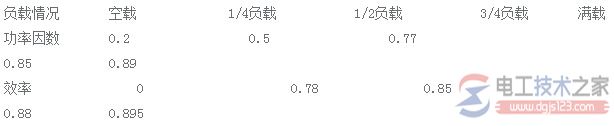

双值电容的单相电机就基本符合4-5倍的关系,因为这种电机功率一般都偏大。功率因素和效率都高,可以参考以下家用空调压缩机的参数。

问题3,单相电机功率怎么算?

实际测的一台单相电机 空载电流 为0.6A 工作电流 1.1A 启动电流为 3A 。测的电机的阻值是18欧(运行) 60欧(启动) 请问这台电机的功率是多少 另外电容是4uf的
至少还要考虑一个功率因数。

解答:
按供电标准单相电为220V,由P=UI得
1、启动功率是:P1=220*3=660W
2、空载功率是: P2=220*0.6=132W
3、运行功率是: P3=220*1.1=242W

三相电路中电机功率怎么计算?

三相电中,无论发电机、电动机、变压器等功率的计算方法都是一样的,功率分三种功率,有功功率P、无功功率Q和视在功率S。

电压与电流之间的相位差(Φ)的余弦叫做功率因数,用符号cosΦ表示,在数值上,功率因数是有功功率和视在功率的比值,即cosΦ=P/S

三种功率和功率因素cosΦ是一个直角功率三角形关系:两个直角边是有功功率P、无功功率Q,斜边是视在功率S。

三相负荷中,任何时候这三种功率总是同时存在:
S²=P²+Q² S=√(P²+Q²)
视在功率S=1.732UI
有功功率P=1.732UIcosΦ
无功功率Q=1.732UIsinΦ
功率因数cosΦ=P/S

附1,三相异步电动机功率和电流的关系

三相异步电动机有两种接法:星形接法和三角形接法,无论哪种接法功率计算公式一样,
即P= U(线)I(线)cos (功率因数),功率因数一般取0.75-0.85之间。
通俗的讲,星形接法中:端(火)线和端(火)线之间电压是线电压 380v,端(火)线和中性点(*)电压是相电压220v。

角形接法中:端线和端线之间电压是线电压 380v,没有中性点,故相电压也是380v,每一相流过的电流是相电流。
相邻两相电流的矢量和是线电流。
注:中性点(*),中性点引出线叫中性线,若中性线接地则可称之为零线
星形接法: U(线AB)=1.732U(相AO),I=I(线AO)=I(相AO)。
角形接法: U(线AB)=U(相AB),I(线)=1.732I(相AB)。

1)三相异步电动机星形接法功率和电流关系:
P=1.732U(线)I(线)cosA=3U(相)I(相)cosA

I=P/[1.732U(线)cosA]=P/[3U(相)cosA]=P/(1.732*380*0.75)=P/(3*220*0.75)
即I=P/495V,此处P单位是W
若是额定功率1kw的三相异步电动机星形接法其电流时I=1000W/495V≈2A
由此可知三相异步电动机星形接法每个KW大致能走2A电流,但功率越高,误差越大。

2)三相异步电动机三角形接法功率和电流关系:
P=1.732U(线)I(线)cosA=3U(相)I(相)cosA

I(线)=P/[1.732U(线)cosA]=P/[1.732*380*0.75]=P/495V
若是额定功率1KW的三相异步电动机三角形接法其I(线)=1000W/495V≈2A
由此可知三相异步电动机三角形接法每个KW大致能走2A电流,但功率越大,误差越大。

思考:
1)三根相同电炉丝分别以星形接法和三角形接法接入三相电路中,试问功率关系?
2)若10KW三相三角形异步电动机接成星形运转,试问此时功率为多少?
1):三根电炉丝星形接法P1=1.732×380×220/R ,三角形接法P2=1.732×380×1.732×380/R
P2/P1=3/1 ,所以三角形接法功率是星形接法的3倍。
2):三角形接法P=1.732U(线)I(线)cosA,
所以 ,P2=1.732×380×1.732×380/R =10000W=10KW,
得: R=[1.732×380×1.732×380]/10000
星形接法 P1=1.732×380×220/R=10000/3W=3.33KW

现有一台电动机功率为15KW,请问要多大的电缆线,多大的电表和空气开关,电压为380三相四线!
15kW电动机;额定工作电压380V。
计算电流:15/0.38/1.732/0.85=26.82A;
空气断路器:26.82Ax1.3=34.87A,选壳架电流63A、过载长延时整定值40A、D型、3P。
电缆:环境工作温度35℃;敷设方式穿钢管明敷设,选YJV-4x10;保护钢管SC40。
电度表:DT862—30(90)A;或经电流互感器40/5接入,电度表DT862—5(20)A。
电动机的地线,接保护接地线(PE)。(四芯电缆中有一根PE线)

以上就是单相电路与三相电路电机功率的计算公式三相异步电动机功率和电流的关系,由(电工天下 www.dgjs123.com)小编整理,转载请注明出处哦。
