线槽桥架制作过程图文教程(多图)

来源:电工天下时间:2020-06-03 09:27:05 作者:老电工手机版>>

关于线槽桥架的制作过程,教大家制作线槽桥架的方法,首先确定好度数,比如为线槽桥架做30度的弯头,根据确定好的度数,按照文中步骤制作好合格的线槽桥架。

线槽桥架的制作过程

上坡弯头的30度图,如下:

线槽桥架制作过程图解

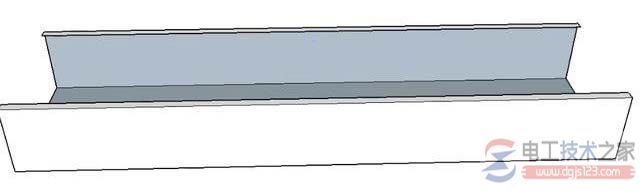

首先确定度数,例如:200*100 的桥架做30度的弯头。

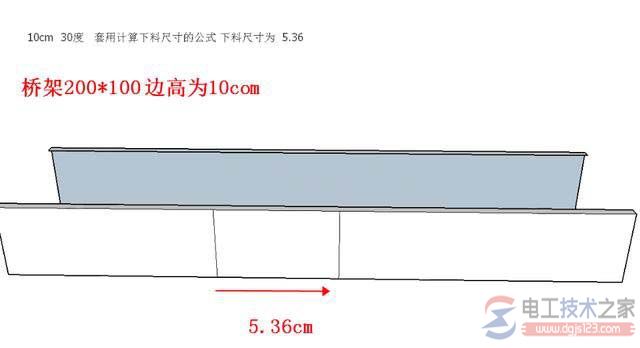

通过公式计算出三线总长:5.36

线槽桥架制作过程图解

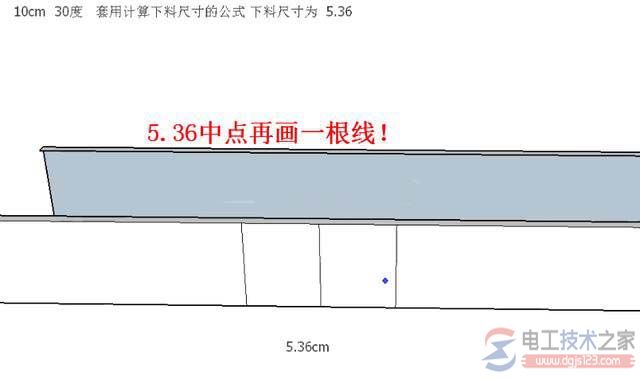

取中画一线!

线槽桥架制作过程图解

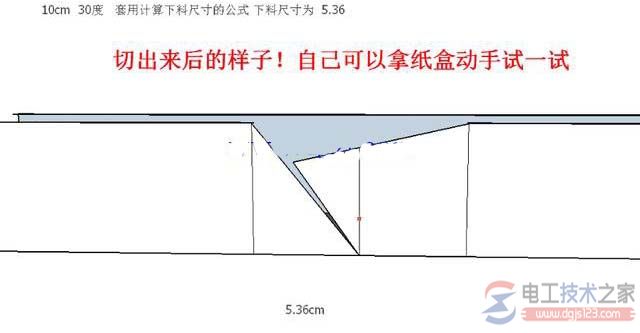

如图,三线 abc 为下料尺寸,ab对角斜线。

线槽桥架制作过程图解

最终效果,如下图:

线槽桥架制作过程图解

二、线槽桥架的制作过程视频

桥架线槽弯头制作方法以及公式讲解,在线视频的地址:http://www.56.com/u78/v_MTIzOTIwNjk5.html

桥架线槽弯度上下爬坡弯线槽制作解说,在线视频地址:http://v.ku6.com/show/5t_NVR8jsSPq7Aotvb5BsQ...html?from=my

线槽桥架弯头制作过程(腾讯视频),在线视频地址:https://v.qq.com/x/page/e0519icwb5b.html
