自动喷洒消防泵电气控制原理图解

来源：电工天下时间：2016-10-11 19:54:53 作者：老电工手机版>>

自动喷洒消防泵的电气控制原理

自动喷洒用消防泵受水路系统的压力开关或水流指示(继电)器直接控制，延时启泵，或者由消防中心控制启停泵。

自动喷洒用消防泵一般为两台泵一用一备，互为备用，工作泵故障，备用泵延时自动投入运行的形式。

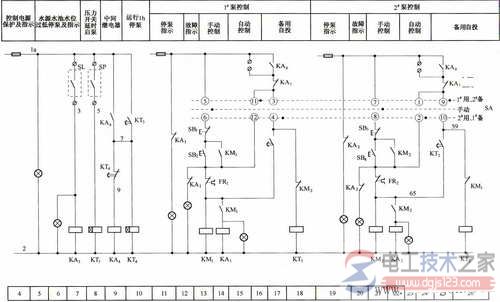

自动喷洒消防泵一用一备电气控制电路

发生火灾时，喷洒系统的喷头自动喷水，设在主立管上的压力继电器(或接在防火分区水平干管上的水流继电器)SP接通，其常开触头SP(1a-5)[8]闭合，使通电延时时间继电器KT3[8]得电吸合。

经延时，KT3的延时闭合的常开触头KT3(1a-7)[10]闭合，使中间继电器KA4[9]和通电延时时间继电器KT4[10]得电吸合并自锁。若万能转换开关SA置于1#泵用2#泵备的位置，则1#泵的接触器KM1得电吸合，1#泵启动向系统供水。

如果此时1#泵故障，接触器KM1跳闸，使2#泵控制电路中的时间继电器KT2得电吸合，经延时，KT2的延时闭合的常开触头KT2(65-59)[25]闭合，KA4的常开触头[25]已闭合，使接触器KM2得电吸合，2#泵作为备用泵启动向自动喷洒系统供水。

当水泵作为备用泵运行时，水泵过负荷热继电器不再使接触器跳闸，只发出报警信号。

根据消防规范的规定，火灾时喷洒泵启动运转1h后，自动停泵。

因此，时间继电器KT4的延时时间整定为lh。KT4得电吸合1h后，其延时断开的常闭触头KT4(7—9)[9]断开，使中间继电器KA4[9]失电释放。

KA4的常开触头复位，使正在运行的喷洒泵控制电路失电，水泵停止运行。

液位器SL安装在水源水池，当水源水池无水时，液位器SL的常开触头SL(1a-3)[7]闭合，使KA3[7]得电吸合，其在图区17、25中的常闭触头断开，使1#泵、2#泵自动控制电路失电，水泵停止运转。
