有关电气二次设备实施状态检修要求与状态检修实例,状态检修也叫预知性维修,包含设备状态监测、设备诊断、检修决策三个环节,电气二次设备保护状态检修需求,电气二次设备实施状态检修实例。

电气二次设备实施状态检修

目前电力系统的状态检修主要集中在一次设备上,如利用变压器、容性设备、开关等的在线监测系统,技术上主要基于各种传感器及检测技术集成而实现,由于二次设备相对于一次设备而言其单元造价低很多,加上回路上的复杂性,真正实现的状态检修的应用很少,仅提出了电气二次设备状态检修研究思路。

电气二次设备构成的是一个系统,不仅仅是装置本身,如交流、直流、控制回路等,由于部分回路还没有监测手段,对设备状态无法进行实时的技术分析判断。

因此,就电气二次设备的应用现状而言严格意义上讲大多数保护并不具备状态检修的条件。【电气二次设备实施状态检修要求与状态检修实例】

l、状态检修

状态检修也叫预知性维修,首先由美国杜邦公司提出,以设备当前的工作状况为检修依据,通过状态监测手段,诊断设备健康状况,确定设备是否需要检修或最佳检修时机。状态检修的目标是减少设备停运时间,提高设备可靠性和可用系数,延长设备寿命,降低运行检修费用,改善设备运行性能,提高经济效益。

状态检修是建立在设备状态有效监测基础上,根据监测和分析诊断的结果安排检修时间和项目,主要包含设备状态监测、设备诊断、检修决策三个环节。状态监测是状态检修的基础,状态监测是设备诊断的依据,检修决策就是结合在线监测与诊断的情况,综合设备和系统的技术应用要求确定具体的检修计划或策略。

电力系统长期以来实行的以预防性计划检修为主的检修体制,主要依据检修规程来确定检修项目,存在设备缺陷较多的检修不足,设备状态较好的又检修过度的状况,一定程度上导致检修的盲目性,实际上很难真正实现“应修必修,修必修好”的检修目标。

2、保护状态检修需求

传统的继电保护、安全自动装置及二次回路接线是通过进行定期检验确保装置元件完好、功能正常,确保回路接线及定值正确。若保护装置在两次校验之间出现故障,只有等保护装置功能失效或等下一次校验才能发现。如果这期间电力系统发生故障,保护将不能正确运作。以往的保护检验规程是基于静态型继电器而设计的,未充分考虑到数字式保护的技术特点,对数字式保护沿用以前规程规定实施的检修周期、项目不尽合理。

同时,现在电网主接线方式在很大程度上限制了设备停役检修的时间,如一台半断路器接线方式的线路保护很难实现停电检修,除非结合线路停电检修;双母线接线方式已逐步取消旁路开关,变压器保护很难因保护校验而要求变压器停电,母差保护、失灵保护的定期检验安排更是困难重重。

3、需解决的应用难点

数字式保护装置本身具备状态检修的实施基础,但作为电网安全屏障的继电保护除装置本身,还包含交流输入、直流回路、操作控制回路等,状态检修范畴如果仅仅局限在装置本身将很难有实施推广的基础,对于保护的状态检修必须作为一个系统性的问题来考虑,或者说保护的状态监测环节如果能包含交流输入、直流、操作回路等,状态检修就比较有可能在实际应用中得到推广。

因此,实施保护设备状态检修应监测:交流测量系统,包括CT、PT二次回路绝缘良好、回路完整,测量元件的完好;直流系统,包括直流动力、操作及信号回路绝缘良好、回路完整;逻辑判断系统:包括硬件逻辑判断回路和软件功能。保护装置本身容易实现状态监测,但由于电气二次回路是由若干继电器和连接各个设备的电缆所组成,要通过在线监测继电器触点的状况、回路接线的正确性等则很难,这可能是保护迟迟未能有效地推进状态检修的主要原因之一。

电气二次操作回路是对电气一次设备进行操作控制的电路,是继电保护的一个重要组成部分。【电气二次设备实施状态检修要求与状态检修实例

在继电保护设备要求进行状态检修的情况下,作为继电保护出口控制回路操作箱均采用硬件式结构,即由继电器直接在220V强电回路中通过二次线联接而成,接线繁杂,不具备自检、在线监测、数据远传等功能。

虽然在综自站中该回路一部分硬接点可通过综自设备(如测控设计)进行上传监控,但要求二次回路继电器输出接点增多,使接线复杂化,可靠性下降,同时联接电缆也增多。

4、实施实例

以某公司利用SEL保护可编程逻辑(plc)功能,实现微机操作箱的实际应用为例,该设计不但实现了在线监测和数据远传等功能,还大胆地突破原硬件式操作箱(回路)的结构模式,用 SEL 逻辑功能实现控制操作全过程的方案,使操作回路的结构只需用简单的开关量输入和开关量输出即可实现。具体操作箱控制回路图如图1所示。

电气二次设备状态检修

本设计具有以下特点:

(1)保护装置到断路器操作机构的连接线减少到最少:从图1可知,利用 SEL 保护实现微机操作箱后,使操作回路的结构只需用简单的开关量输入和开关量输出即可实现,取消了硬件结构上的防跳继电器,大大简化了操作回路的逻辑接线,从保护装置到断路器机构箱只需要合闸回路(07)和跳闸回路(37)及负电源(2)三根电缆线即可。

(2)解决了电气二次回路是由若干继电器和连接各个设备的电缆所组成,点多分散,要通过在线监测继电器触点的状况、回路接线的正确性等则很难:从图1可知,利用对SEL保护(N101 - N106)输入信号的在线监测。实现了电气二次回路跳合闸操作开关(KK)和保护投入退出压板(XBl-XB4)在线监测开关和压板触点的状况。

在线监测保护出口回路压板(XB3;XB4)压板触点状态。如果压板触点不好保护装置发出控制回路断线信号。在线监测保护投入压板( XBl ; XB2 )压板触点状态。如果压板触点不好保护装置发出保护压板退出信号。

(3)在正常的跳合闸操作中间,对跳合闸二次回路和保护出口回路的输入和输出接点进行了传动。从图1可知,由于保护动作出口(OUT101)和重合闸出口(OUT102 )与正常的跳合闸操作使用同一个继电器。所以利用正掌的跳合闸操作,就可以对SEL保护的合闸和跳闸出口继电器进行在线监测继电器触点的状况。

(4)在线监测控制回路断线状态:从图1可知,利用对SEL保护(N105和 N106)输入信号的在线监测。

实现了电气二次回路断路器机构箱辅助接点(DL)状况的在线监测,在线监测断路器机构箱辅助接点(DL)状态。如果辅助接点不好保护装置发出控制回路断线信号。如果辅助接点两个长期同时通保护装置发出控制回路异常信号。

如果断路器合闸或者跳闸而辅助接点没有切换保护装置发出辅助接点没有切换信号。

(5)保护装置发生故障后,事故跳闸操作:如果一旦保护装置发生故障,例如保护装置保险熔断、电源损坏或者CPU故障。都会造成无法跳开断路器的问题。

因此在跳闸二次回路中设计一个事故跳闸操作按钮(SAN)。正常情况下用螺旋盖子盖起来。一旦保护装置发生故障。

运行人员首先打开保护出口回路压板 ( XB3) ,然后旋开事故跳闸操作按钮(SAN)盖子。按下按钮跳开断路器。进行保护装置的检修。

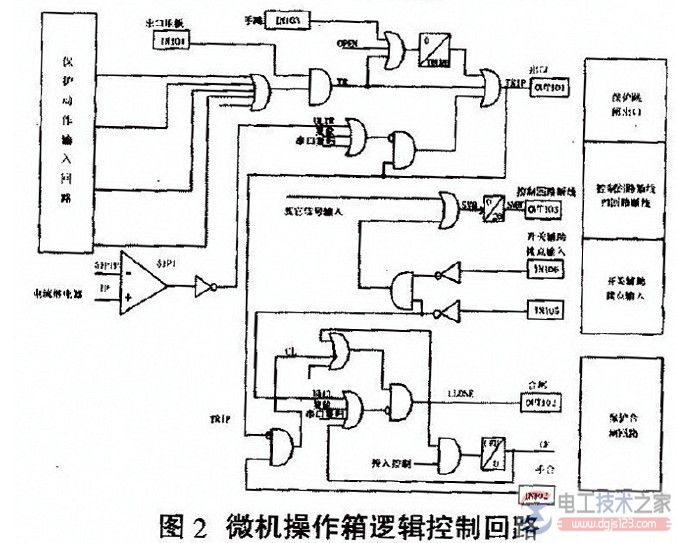

(6)利用SEL保护合闸逻辑和跳闸以及逻辑方程实现防跳功能:如图2中,保护动作后TR=逻辑1,继电器字位TRIP总是置位起动继电器OUT101。如果在跳闸最短持续定时器(整定值 TDURD)的输入有一个上升沿(逻辑0到逻辑1的跳变),而此时还未计时的话,定时器就输出逻辑1并保持“TDURD”周波。

TDURD定时器能保证继电器字位 TRIP置位时间保持最短的“TDURD”凋波,如果保护动作(TR=逻辑1)的时间超过TDURD时间,继电器字位TRIP在TR=逻辑1的这段时间内保持置位。通过KK开关,利用SEL保护(N102)输入信号,直接出口到跳闸(作为面板操作的手动跳闸开关)。

一旦继电器字位TRIP置成逻辑1 ,它将保持置位,直到下列所有条件都为真:跳闸持续定时器停止计时(TDURD定时器的输出为逻辑0),保护动作回TR复位至逻辑 0,并且,满足下列条件之一:电流继电器:50PI无电流返回使ULTR置成逻辑1,按下面板复归(TARGETRESET)按钮,从综合自动化后台机上执行TARR(信号复位)命令。

(7)通过KK开关,利用SEL保护(N103)输入信号,直接出口到合闸(作为面板操作的手动合闸开关)实现合闸置位。(电工天下)

如图2中继电器字位TRIP闭锁(I N103)输入信号。这样就能保证在继电器字位TRIP 置位时,CLOSE不会置位(TRIP优先)。满足防跳功能。

如图2中52A是断路器辅助接点输入信号,光隔输入N105连到断路器辅助接52A上,使52A的动作逻辑服从断路器辅助接点。

当检测到断路器闭合情况,继电器字位CLOSE复位成逻辑0。

这样在断路器闭合过程中,只要有一个合闸脉冲输入。

合闸输出逻辑就自保持,直到合闸成功,断路器辅助接点打开,满足防跳功能。

因为整定CFD=60 . 000周波,所以一旦继电器字位CLOSE 置位,能在60周波后解锁继电器字位CLOSE复位成逻辑0 ,防止断路器辅助接点失灵损坏合闸中间继电器

电气二次设备状态检修

5、结 论

电气二次设备状态检修是电力系统应用发展的必然,微机保护自诊断技术的使用使设备的状态监测技术上具备了实施的基础,同时,由于某些保护具有的 PLC 功能使得保护的有效监测范畴可以拓展到装置以外的回路中去,这为有效地监视保护系统的相关回路提供了可能,或者说从保护装置的检测拓展到相关回路的检测,从而使继电保护的状态检修具备了实施的基础。

保护的状态监测将有助于对设备的运行情况、缺陷故障情况、历次检修试验记录等实现有效的管理和信息共享,并为设备运行状况的分析提供了可靠的信息基础,将有助于合理地制定设备的检修策略,提高保护装置的可用率,为电网的安全运行提供坚实的基础。
