电工家装金属煤气钢管怎么连接布线?

来源:电工天下   编辑:小电工发布时间:2020-01-07 06:46:38

有关电工家装金属煤气钢管的连接布线方法,家装金属煤气钢管的连接布线内容,包括管间连接、管盒连接、接地连接与焊接地线等,家装金属煤气钢管的正确接线方法图解。

家装金属煤气钢管连接布线

如下:

金属煤气钢管连接布线方法1

管间连接:两截金属煤气钢管之间宜采用管箍连接,尤其埋地管和防爆管更应采用,如上图所示。

金属煤气钢管连接布线方法2

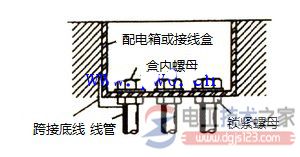

管盒连接:先在线管上旋上一个锁紧螺母,然后把盒上敲落孔打掉将管子穿入孔内,再旋上盒内螺母,最有用两把扳手锁紧螺母和盒内螺母反响拧紧。

如右图,如需要密封时,可分别垫上封口垫圈。

接地连接:当线管需要接地时,因螺纹连接会降低导电性能,保证不了接地的可靠性,为了安全用电,管间及管盒间的连接应按上图所示的方法焊接跨接底线。

焊接地线:又是为了考虑施工简便和节约材料,可将钢管直接作为接地线或零线,其线管往往用电焊直接进行焊接。

以上就是电工家装金属煤气钢管连接布线方法,大家在家庭装修中遇到金属煤气钢管的布线操作时,可以做下参考。
