断路器的文字符号与图形符号(多图)
来源:电工天下时间:2021-12-26 08:26:31 作者:老电工手机版>>
低压断路器,又称为自动空气开关,可以手动开关,也可以用于分配电能、不频繁启动异步电机,对电源线、电机等实行保护,当电路发生严重过载、短路或欠压等故障时,就会自动切断电路。
断路器的符号表示

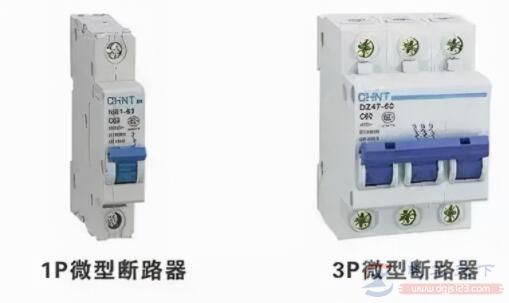

断路器的实物图,如下:
1、断路器文字符号
文字符号为:QF
2、断路器图形符号
