断路器与隔离开关间的联锁方式及五防

有关断路器与隔离开关间的联锁方式及五防，加装联锁装置，用于防止在操作过程中发生误操作和误并列事故，在断路器与隔离开关间加装联锁，以防止误操作。

断路器与隔离开关间的联锁方式

1、断路器和隔离开关之间加联锁

加装联锁装置的目的是防止在操作过程中发生误操作和误并列事故。

如果该装置的动作取决于另一装置的动作，就叫做另一装置对该装置的“联锁”，且该装置与另一装置一起统称为联锁装置。

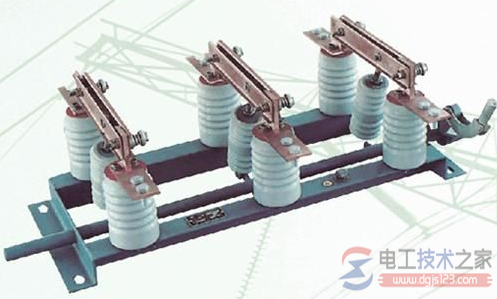

断路器与隔离开关间的联锁

2、加装联锁装置的目的

为保证操作的安全，操作高压开关必须按照一定的操作顺序，即合闸操作时，先合隔离开关，后合断路器；分闸操作时，先拉断路器，后拉隔离开关；

否则将发生误操作，造成相间短路事故。

为此，在断路器与隔离开关之间必须加装联锁，以防止误操作。

常用联锁方式有：有机械连锁(如锁板、锁柱、锁销等)、电气联锁(利用辅助接点联锁、程序锁)。

“五防”是指：1)防止误分、误合断路器；2)防止带负荷分、合隔离开关；3)防止带电挂地线；4)防止带地线合闸；5)防止误入带电间隔。
