led照明灯制作方法与led电路图的阅读方法

有关led照明灯的制作方法，LED照明灯具的实用电路图，介绍了led照明灯的制作过程与测试方法，以及LED驱动电源电路图，led充电手电筒电路图，led电路图的阅读查看方法。

led照明灯的制作方法

贴片led照明灯具的实用电路图，如下：

该灯使用220V电源供电，220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源。

贴片LED的额定电流为20mA，但在制作节能灯时，需要考虑很多方面的因素对贴片LED的影响，包括光衰和发热的问题，LED的温度对光衰和寿命影响很大，如果散热不好很容易产生光衰，因为LED的特性是温度升高电流就会增大。

因此，一般在做大功率照明时散热的问题是最重要的，将影响到LED的稳定性，小功率一般都采取自散热方式，所以在电路设计时电流不宜过大。

图中R1是保护电阻，R2是电容C1的卸放电阻，R3是限流电阻防止电压升高和温度升高LED的电流增大，C2是滤波电容，实际在LED电路中可以不用滤波电路，C2是用来防止开灯时的冲击电流对LED的损害，开灯的瞬间因为C1的存在会有一个很大的充电电流，该电流流过LED将会对LED产生损伤，有了C2的介入，开灯的充电电流完全被C2吸收起到了开灯防冲击保护。

该电路是小功率灯杯最实用的电路，占用体积小可以方便的装在空间较小的灯杯里，现在被灯杯产品广泛的采用。

优点：恒流源，电源功耗小，体积小，经济实用。但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容，滤波电容要用耐压250v以上。

此电路适合驱动7-12只20mA的贴片LED。

图2是电路板图PCB

图 2

这中圆形的板子手工制作比较麻烦，建议买成品板。

制作全过程：

图3

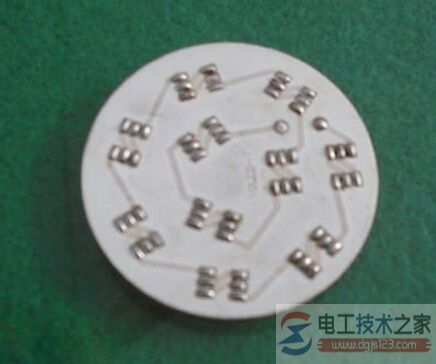

将灯板上锡，注意一定要均匀，锡不要太薄也不能太厚。

制作工具：（见图 4）

尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。

1、选择贴片LED

贴片LED要选用高亮度的，产品亮度：5500-6000MCD（纯白光），电压:3。2-3。4V，电流:20MA，焊接温度：250发光角度：120色温：5500K。

2、安装焊接贴片LED

将电路板安装正面朝上，将贴片LED极性方向放好，注意贴片LED正面有一个角有缺口，缺口处脚为正极（共6只脚），安装方向要一致，切勿装反因为贴片LED是单向导电性而此电路采用的是串联电路，只要有一只装反整组灯就不会亮。

6只脚对好刚才上过的锡，用手固定贴片LED后就可以进行焊接了，焊接要用30-35W的烙铁并接地线，焊接温度控制在240度以内，时间不能超过2秒。这样灯板就算组装完成了。（图5）

图 5

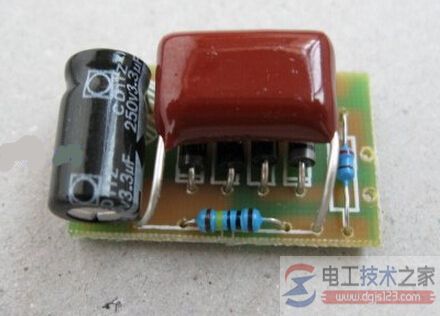

接下来就要组装电源，电源的焊接更加简单焊接成功如下图，因为灯杯里空间有限，元件要做一下整理以减少体积方便安装。（图 6）

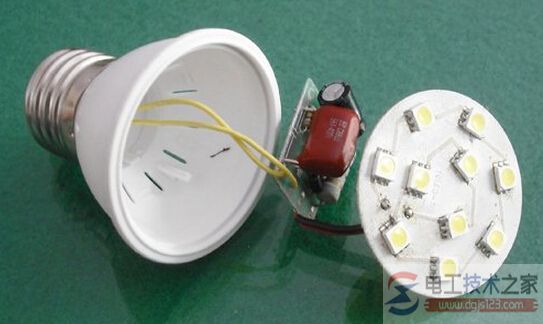

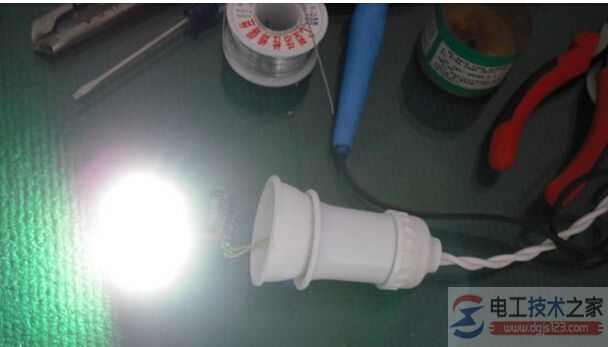

电源和灯板焊好，进行接线测试。





电流测试：

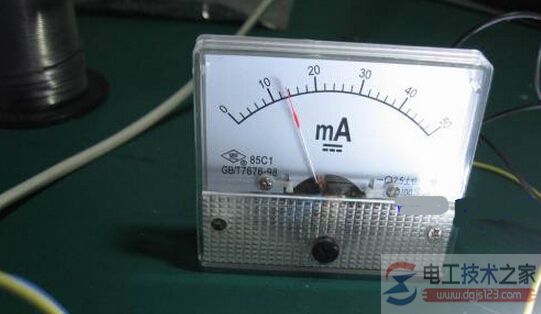

测试电流为14mA，可以满足要求。

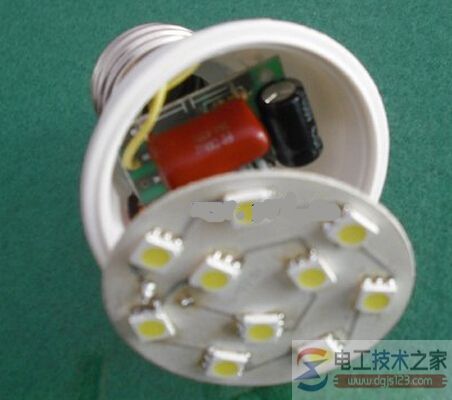

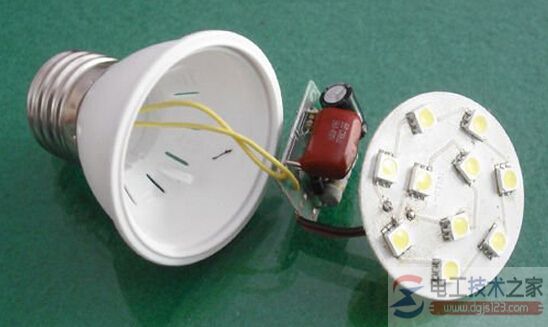

开始组装成品贴片LED灯具，电源板上有个小孔，灯杯里有一个小圆柱形角，把电源板的孔对准小圆柱插入，用电烙铁加热圆柱固定的更牢固些。

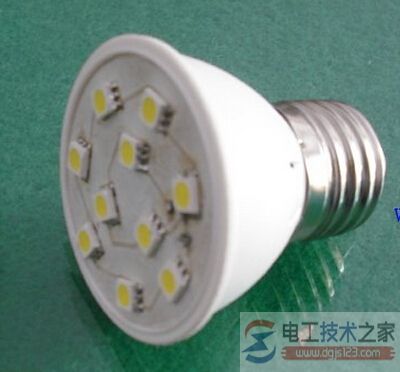

最后用配好的AB胶图在灯杯的边缘再把灯板装进去压几分钟胶水就固化了。这样一个实用的贴片LED节能灯就制作好了可以使用了。

注意事项：因为贴片LED对静电是非常的敏感，静电很容易对贴片LED造成损害，轻则性能下降，重则造成贴片LED反向击穿短路，所以在接触贴片LED时一定要做好静电防护，佩带防静电手环，使用防静电烙铁，普通烙铁一定要接地线。有条件的还需要使用防静电台垫。

二、如何阅读led电路图？

LED电路有很多种类，从简单的串联电阻限流，到高频恒流源、PWM控制LED发光亮度等。

不管哪种电路，它的核心功能都是向LED提供一个基本恒定的工作电流。

因为LED是一种二极管，是非线性元件，如果直接把它接在电源上，会因为电流过大而瞬间烧毁。因此就要通过电路限制通过它的电流，让它处于正常工作状态。

所以，看LED电路图的时候，首先是看电路是怎样限流或怎样为LED提供恒流的。

LED是发光二极管的一个统称，它以深入到多个领域，而且种类较多。它只是一个电路的一部分，在电路中找到它很容易，它就是一个普通二极管旁边多了两个相向排列表示发光的箭头的元件符号。以前的发光二极管都只能用于直流条件下，都与限流、驱动电路同时存在，现在有一种交流LED个以单独使用。

三、LED驱动电源电路图

LED和其他用电器电源电路一样，如采用开关电源电路，可以让负载得到质量很好的直流电源，但是电路图复杂，不方便制作。

这里分享一种简易电路，专用于LED驱动电源电路图中，LED驱动电源电路中的元器件也很少，方便制作，元器件参数在电路中，供参考。

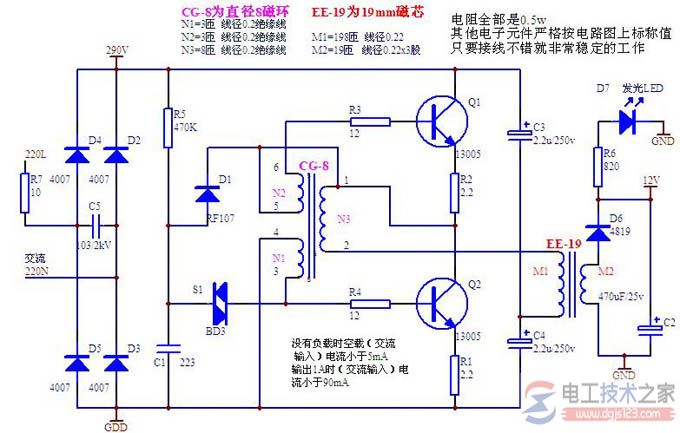

LED驱动电源电路图如下：

四、led充电手电筒电路图

led充电手电筒电路图：

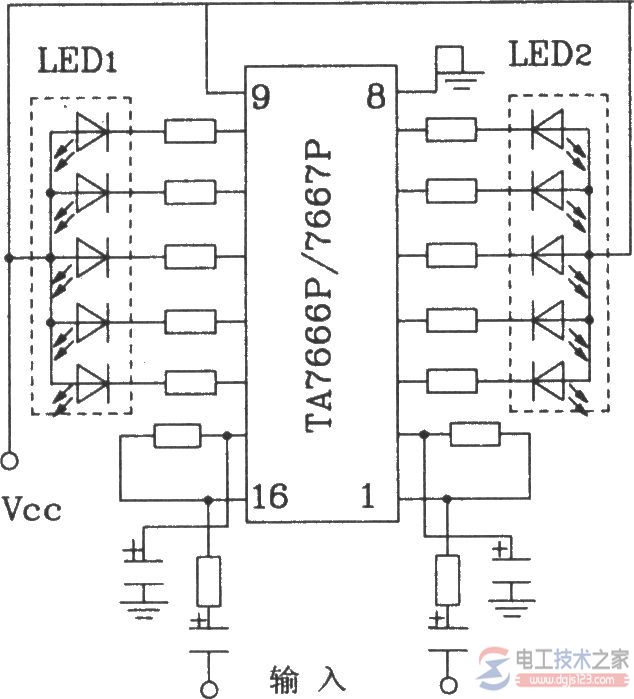

本电路采用TA7666P/7667P集成电路作为驱动电路，下面是LED手电筒电路图。

如图：
