日光灯电感镇流器接线图与原理分析

来源:电工天下时间:2020-02-29 15:16:33 作者:老电工手机版>>

日光灯电感镇流器如何接线,日光灯电感镇流器的接线图是怎么样的,了解下电感镇流器(电感)两端感应电压的数值,电感式镇流器(电感)的恒流作用,保证日光灯的固定亮度。

日光灯电感镇流器的接线图

如下:

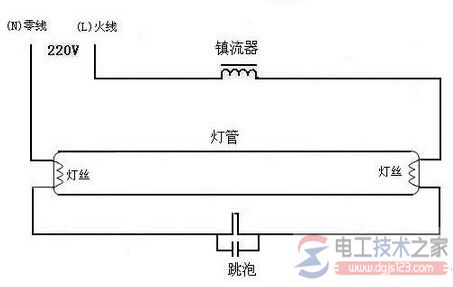

日光灯电感镇流器接线图

工作原理:

1、当送出交流电时,因荧光灯属于冷灯,灯管电阻无穷大,大电流就流向阻抗比较小的启动器,因此氖灯会先亮一下子与电容形成崩溃,此时电流流过灯管两端的钨丝,钨丝因此被加热,这段时间为0至A的时间。

2、当时间在A时即电源电压为零伏,由于日光灯此时已为热灯,使得灯管内电阻相当小,此时启动器部分停止崩溃,接着时间A至时间B荧光灯点灯成功,并且时间B以后萤光灯两端的压降大约只有122伏特左右(20W萤光灯),使启动器不再崩溃,从此之后日光灯正常工作维持一定亮度,直到电源关闭日光灯熄灭。

3、在时间A至时间B,电感镇流器(电感)两端感应电压为220伏,再加上电源220伏,其萤光灯两端总电压降为440伏,所以萤光灯需要大电压才能启动。

4、在时间B之后,电感式镇流器(电感)扮演着恒流的重要角色,所以日光灯一直维持着固定的亮度。
