采用TNY279电源芯片的led灯驱动电源电路图说明

有关led灯驱动电源电路图的工作原理说明，采用TNY279电源芯片作为开关电源的控制芯片，该芯片具有自动重启、自动调整开关周期导通时间及频率抖动等功能，与电工天下小编一起来了解下。

led灯驱动电源电路图

采用TNY279电源芯片作为开关电源的控制芯片，TNY279电源芯片在一个器件上集成了一个700V高压MOSFET开关和一个电源控制器，与普通的PWM控制器不同，它使用开/关控制方式来稳定输出电压。

控制器包括一个振荡器、使能电路、限流状态调节器、5.8V稳压器、欠电压即过电压电路、限流选择电路、过热保护、电流限流保护、前沿消隐电路。

该芯片具有自动重启、自动调整开关周期导通时间及频率抖动等功能。

电源的核心部分采用反激式变换器，结构简单，易于实现。整体设计电路图，见下图：

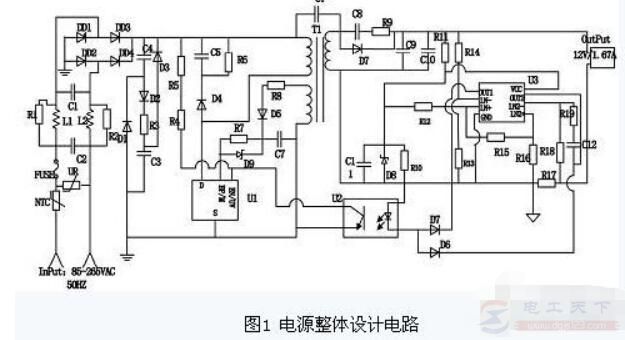

图1：电源整体设计电路图

1、高频变压器设计

TNY279完全可以自供电，但使用偏置绕组，可以实现输出过压保护，在反馈出现开环故障时可以保护负载，能够有效地减少对LED光源的产生的损害。

在本设计中采用偏置绕组，如上图中，同时可由更低的偏置电压向芯片供电，抑制了内部高压电流源供电，在空载时功耗可降低到40MW以下。Y电容可降低电磁干扰。

2、反馈电路设计

次级采用恒流恒压双环控制。NCS1002是一款恒流恒压次级端控制器。如下图，它的内部集成了一个2.5V的基准和两个高精度的运放。

图2：NCS1002芯片内部结构

电压基准和运放1是电压控制环路的核心。运放2则是一个独立运放，用于电流控制。

在本设计中，电压控制环路用于保证输出电压的稳定，电流反馈控制环路检测LED平均电流，即电路中R17上的电流，将其转换成电压和2.5V基准比较，并将误差反馈到TNY279中来调整导通。
