四经镇流器荧光灯的工作原理及快速启辉的电路原理

有关镇流器荧光灯的知识，介绍了四线镇流器荧光灯的结构组成及原理，荧光灯快速启辉的电路原理，感兴趣的朋友可以参考下。

1、四线镇流器荧光灯的工作原理

四线镇流器共有二个绕组，一个是主绕组，一个是副绕组。

在接线时主绕组与普通镇流器一样，副绕组接在启辉器回路当中，便于启动镇流器。

此时测量绕组的冷态直流电子，可以快速区分出主副绕组，阻值大的为主绕组，小的为副绕组。

四线镇流器有四根引线，分主、副线圈，主线圈的两引线和二线镇流器接法一样，串联在灯管与电源之间。副线圈的两引线，串联在起辉器与灯管之间，帮助起动用。

副线圈匝数少，交流阻抗亦小，如果接入电源主电路中，就会烧毁灯管和镇流器。

因此，把镇流器接入电路前，必须看清接线说明，分清主副线圈。可以借肋万用表来测量检测，阻值大的为主线圈，阻值小的为副线圈。

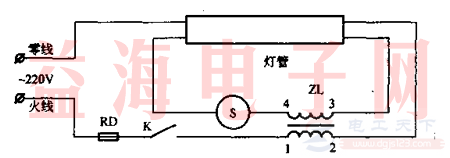

四线镇流器的正确接线方法：

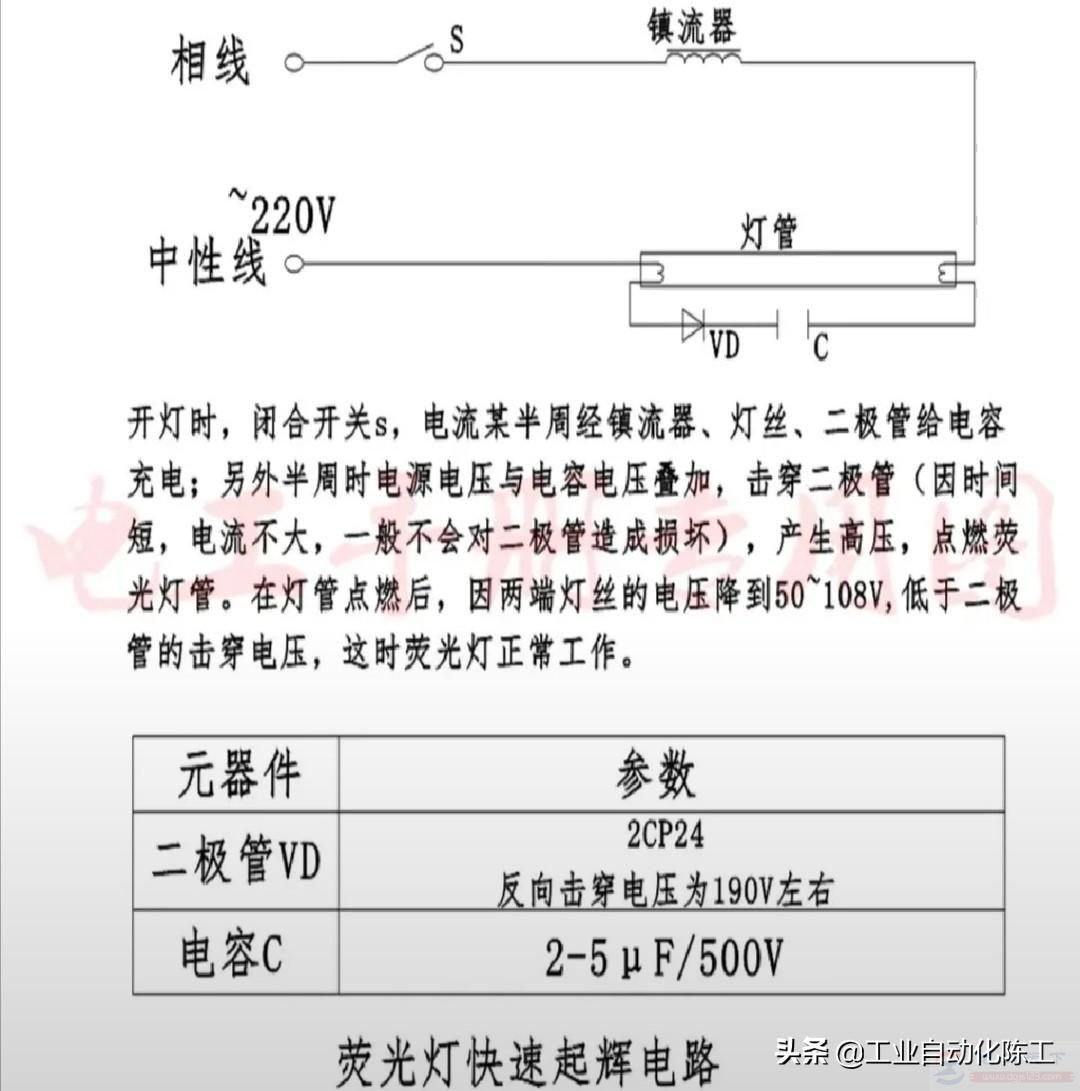

2、荧光灯快速启辉的电路原理

开灯时，闭合开关S，电流前半周经镇流器，灯丝，二极管给电容充电，另外半周时电源电压与电容电压叠加，击穿二极管，产生高压，点燃荧光灯管。

在灯管点燃后，两端灯丝的电压降到50V-180V，低于二极管的击穿电压，荧光灯正常工作。

四线日光灯镇流器接线图示例

一个四线日光灯镇流器的接线图，日光灯两端有4根线，镇流器上的L接火线，N接零线，四线镇流器有四根引线，分主、副线圈，日光灯镇流器上印有一个详细的接线图，连接时按照接线图连接确保电路正确。

4线荧光灯镇流器接线图及安装说明

分享一款4线荧光灯镇流器的接线图，传统日光灯管有两种接线方式，LED日光灯管接线方式，并提供了这款镇流器接线图的安装说明，大家参考下。

以上就是四线镇流器荧光灯的工作原理，以及荧光灯快速启辉的电路原理，希望对大家有所帮助。
