日光灯镇流器的作用_日光灯镇流器原理
来源:电工天下时间:2019-12-03 06:58:22 作者:老电工手机版>>
本文介绍了日光灯镇流器的作用,镇流器瞬间感生一个高电压,击穿灯管内气体启动日光灯,在日光灯启动后,镇流器限定电流大小,至于其工作原理,详见文中内容。
日光灯镇流器的作用
一、日光灯镇流器的作用
这里总结为四点:
1、启动时产生很高电压,产生日光效果。
2、也有一定的稳压作用。
3、启动时,启辉器断电,镇流器瞬间感生一个高电压,击穿灯管内气体启动日光灯。
4、日光灯启动后,镇流器限定电流大小。
原理剖析:
日光灯管内部是被抽成真空后,再充入少量惰性气体和汞,管内壁涂一层荧光粉.两端装有预热的钨丝,钨丝外表涂有钡和锶等能因受热发射电子的氧化物.当钨丝通电温度达到950℃时(通电后灯管两端发亮),其表面所涂氧化物发射自由电子,启辉器断开瞬间两端电极间有较高电压(镇流器自感电压加电源电压),管内惰性气体电离在两极间形成电弧(整个灯管点亮,这时叫启辉),启辉后灯管内温度增高,水银受热气化,水银蒸汽同时电离导电,使电弧得以维持,产生紫外线,紫外线激发管内壁荧光物质发出可见光.
------- 分隔线 ---------------------
日光灯的镇流器有什么作用?
日光灯镇流器的工作原理:>> 相关阅读:镇流器的工作原理与特性
当开关接通时,电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。220伏的电压立即使启辉器的惰性气体电离,产生辉光放电。
这个过程的热量使双金属片受热膨胀,因为动静触片的膨胀程度不同,U形动触片膨胀伸长,与静触片接触而接通电路,于是镇流器的两极接触。电流通过镇流器、启辉器触极和两端灯丝构成通路。这时,由于启辉器两极闭合,两极间电压为零,启动器中的氖气停止导电,(电工技术之家 www.dgjs123.com)辉光放电消失,导致管内温度下降,U形动触片冷却收缩,两触片分离,电路自动断开。
在两极断开的瞬间,电路电流突然切断,镇流器产生很大的自感电动势,与电源电压叠加后作用于管两端。灯丝受热时发射出来的大量电子,在灯管两端高电压作用下,以极大的速度由低电势端向高电势端运动。在加速运动的过程中,碰撞管内氩气分子,使之迅速电离。氩气电离生热,热量使水银产生蒸气,随之水银蒸气也被电离,并发出强烈的紫外线。
在紫外线的激发下,管壁内的荧光粉发出近乎白色的可见光。日光灯正常发光后。由于交流电不断通过镇流器的线圈,线圈中产生自感电动势,自感电动势阻碍线圈中的电流变化,这时镇流器起降压限流的作用,使电流稳定在灯管的额定电流范围内,灯管两端电压也稳定在额定工作电压范围内。
日光灯镇流器的作用是什么?
这里总结为两点:
1、日光灯和启辉器(电容,球泡)产生高压击穿灯管发光,发光后镇流器起到限流作用。

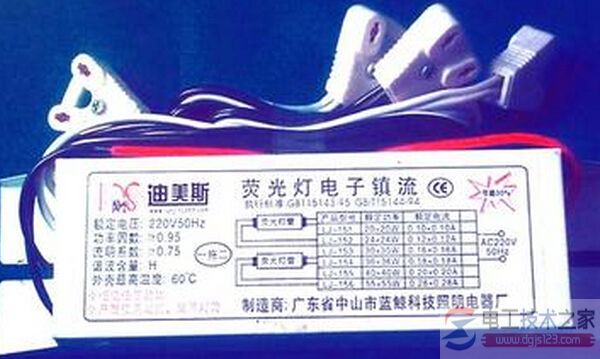

2、现在的电子日光灯镇流器,是用高压以每秒15-30KHZ频率击穿灯管内蒸汽发光,并起到限流作用。
